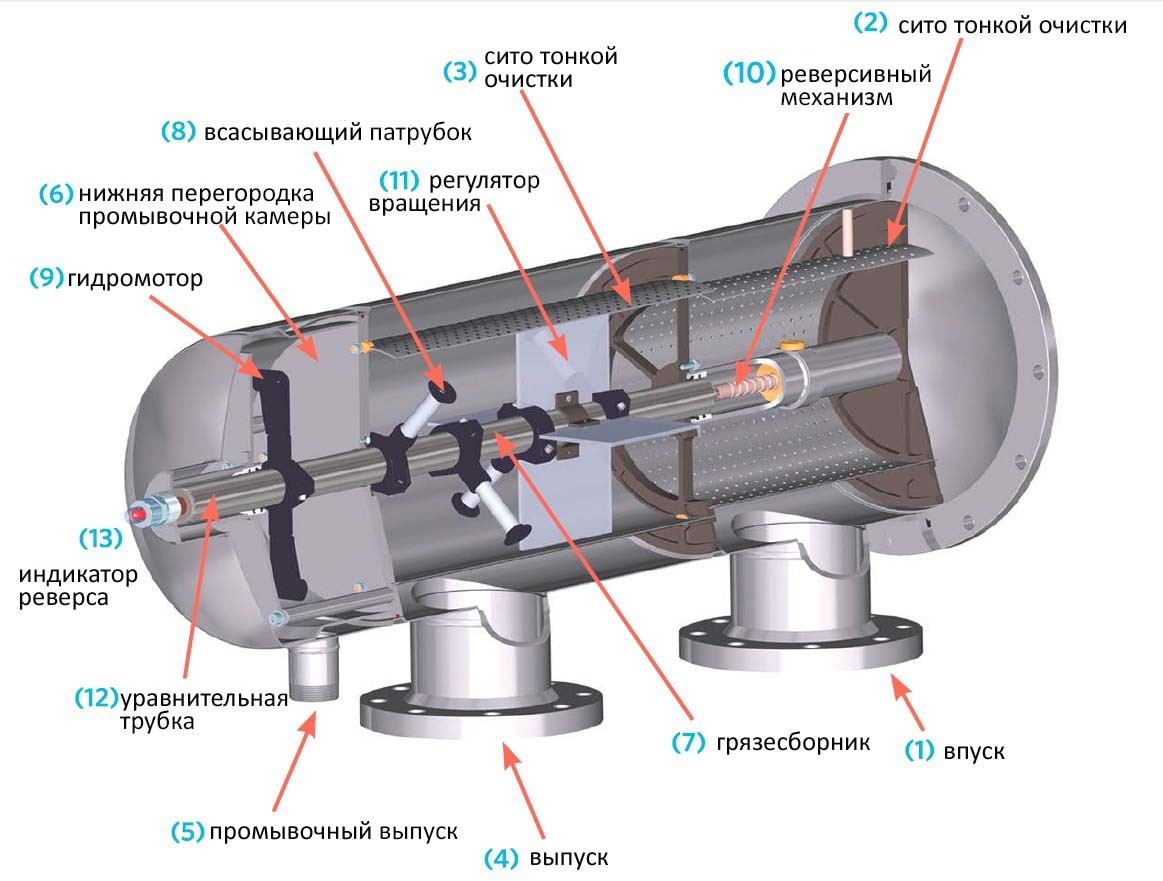

Грязная вода входит в фильтр через впуск (1) и затем проходит через сито грубой очистки (2) в направлении снаружи вовнутрь. Она поступает с внутренней стороны сита грубой очистки на внутреннюю сторону сита тонкой очистки и затем проходит через это сито (3) в направлении изнутри наружу. Грязь собирается на внутренней стороне сита тонкой очистки. Затем чистая отфильтрованная вода выходит через выпуск фильтра (4) и далее поступает в систему.
По мере того, как грязь или шлам накапливаются на внутренней поверхности сита тонкой очистки, увеличивается падение давления на сите. Когда падение давления (дифференциальное давление) достигнет заранее установленного уровня 0,5 бара (7 фунтов на кв. дюйм), контроллер фильтра запустит цикл промывки, открывая промывочный клапан на промывочном выпуске (5). Этот промывочный клапан выполняет сброс из промывочной камеры в атмосферу до уровня 0 фунтов на кв. дюйм.

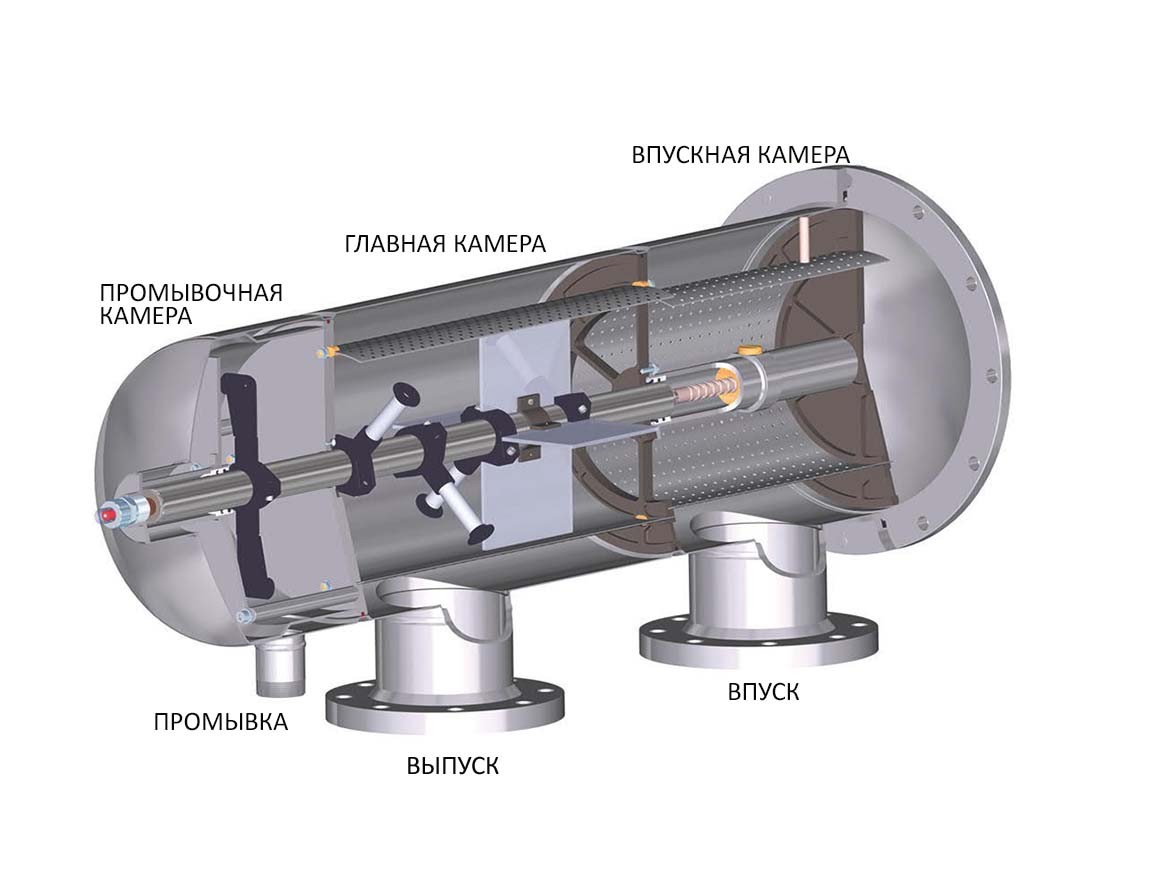

Промывочный выпуск соединяется с промывочной камерой, которая отделяется от главной камеры нижней перегородкой (6). Однако грязесборник (7) (труба с всасывающими патрубками) проходит через нижнюю перегородку, тем самым создавая путь от всасывающих патрубков (8) через гидромотор (9) в промывочную камеру и наружу из промывочной линии в атмосферу. Давление вокруг всасывающего патрубка является давлением внутри фильтра и когда вода протекает через отверстие патрубка, оно падает до 0 фунтов на кв. дюйм при покидании промывочной линии. Это создаёт сильное разрежение в канале всасывающего патрубка. Зазор между всасывающим патрубком и ситом тонкой очистки очень мал, поэтому крайне низкое давление в отверстии патрубка создаёт разрежение, заставляя обратный поток вытягивать грязь из сита тонкой очистки.
Гидромотор имеет на своих концах противоположно направленные сопла. Вода, выходящая из этих отверстий (поступающая от всасывающих патрубков), создаёт реактивную силу (как в игрушечной вертушке), которая вращает мотор и всасывающие патрубки. При вращении грязесборника каждый всасывающий патрубок очищает полосу на сите тонкой очистки.
Реверсивный механизм (10) (действующий как лесоукладчик на рыболовной катушке) заставляет гидромотор, всасывающие патрубки и грязесборник двигаться вперёд и назад по контролируемой траектории. Это обеспечивает надлежащее перекрытие для 100%-ной очистки внутренней поверхности сита. Регулятор вращения (11) помогает управлять скоростью вращения узла грязесборника. Уравнительная трубка (12) компенсирует давление в поперечном направлении узла. Магнит, находящийся на конце уравнительной трубки, отталкивает индикатор реверса (13), который обеспечивает визуальную индикацию перемещения грязесборника. Он показывает, что вся система очистки работает правильно во время цикла промывки.
Через заданное время промывочный клапан закрывается и цикл промывки завершается. На каждую промывку используется минимальное количество воды, и фильтр продолжает подавать воду в систему во время выполнения цикла промывки.
