ФИЛЬТР "VORTISAND®" СЕРИИ С
СУБМИКРОННАЯ ФИЛЬТРАЦИЯ БОКОВОГО ПОТОКА ДЛЯ ПРОМЫШЛЕННЫХ КОНТУРОВ ОХЛАЖДЕНИЯ

Для чего нужна фильтрация вашей охлаждающей воды?

По мере того, как растёт важность энергоэффективности и сохранения ресурсов, владельцы предприятий и инженеры осознают, какие радикальные усовершенствования становятся доступными для них в результате эффективной фильтрации охлаждающей воды.

Охлаждающая вода, как в разомкнутых, так и в замкнутых контурах, накапливает взвешенные частицы в ходе циркуляции. Большая часть этих взвешенных твёрдых частиц имеет размер менее 10 микрон и пока большинство технологий фильтрации не способны удалять их, так что они остаются в воде, где инициируют и способствуют процессу засорения.

Достоинства фильтрации бокового потока:

• Снижение потребления энергии благодаря уменьшению засорения теплопередающих поверхностей;
• Повышенная эффективность антикоррозионной и антисептической обработки;
• Уменьшение источников питания и среды обитания для потенциального развития легионелл;
• Минимизация технического обслуживания и времени простоев.

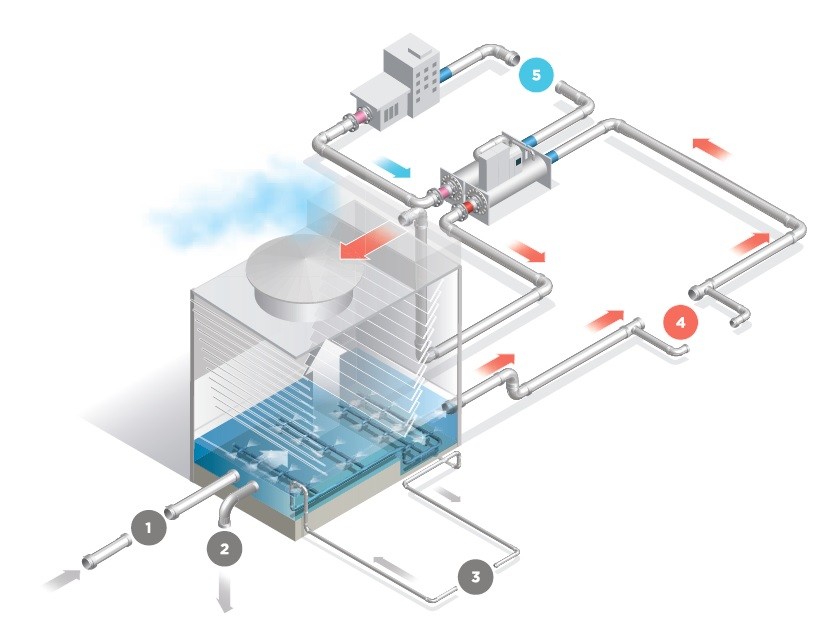

Процесс подготовки воды градирни

 Компоненты системы "Vortisand^®" серии С: знакомимся ближе

Выбор подходящего фильтра для вашей системы охлаждения

Хотя для фильтрации бокового потока применяется множество технологий, в течение более чем 30 лет субмикронные фильтры "Vortisand" признаются лидером в эффективности и инновации в отрасли.

Новая серия Vortisand^® C основана на многолетнем опыте и обратной связи с заказчиками и предлагает широкий ассортимент фильтров, которые идеально подходят для промышленных применений в области охлаждения, таких как системы ОВКВ, центры хранения и обработки данных, центральные коммунальные объекты, больницы, районные энергетические объекты и многое другое.

Некоторые из усовершенствований:

ОСОБЕННОСТИ И ДОСТОИНСТВА

Оптимизированная компоновка

• На 15 % уменьшена занимаемая площадь;
• Простое, интуитивно понятное управление для облегчения эксплуатации и устранения неисправностей;
• Компоновка трубопроводов разработана так, чтобы облегчать монтаж и обслуживание;
• Разъёмная конструкция блока для маневренности в стеснённых пространствах, таких как помещения для механического коммунального оборудования.

Безопасность и надёжность

• Специальные кожухи для высоковольтной и низковольтной электроники для повышения безопасности во время работы;
• Закрывающиеся при отказе клапаны для повышения безопасности и работоспособности;
• Резервуары высокого давления, изготовленные по нормам ASME, для дополнительной надёжности и долговечности.

Принцип действия

РЕЖИМ ФИЛЬТРАЦИИ

Системы фильтрации "Vortisand^®" используют первоклассные диффузоры "VortiJet™" для создания поперечного потока, который движется параллельно поверхности среды.

Комбинация этого поперечного потока и среды из микропеска размером 0,15 мм позволяет фильтру удалять загрязнения двумя способами:

1. Крупные частицы загрязнений задерживаются микропеском, в то время как поперечные потоки поддерживают их во взвешенном состоянии и не дают им блокировать поверхность;
2. Мелкие частицы загрязнений, которые входят в микропесок, захватываются крошечными пустотами между частицами среды.

РЕЖИМ ОБРАТНОЙ ПРОМЫВКИ

Загрязнения, задержанные во взвеси и внутри среды микропеска (глубинная фильтрация) легко удаляются при помощи автоматического цикла обратной промывки.

Поскольку среда микропеска является лёгкой, циклы обратной промывки фильтров "Vortisand" требуют меньшего расхода и времени, чем традиционные фильтры с песком или множественными средами.

Результатом является технология, которая удаляет частицы размером менее одного микрона при 4–5-кратном гидравлическом расходе по сравнению с фильтрами с другой средой, в то же время требуя на 50 % меньше воды для обратной промывки.

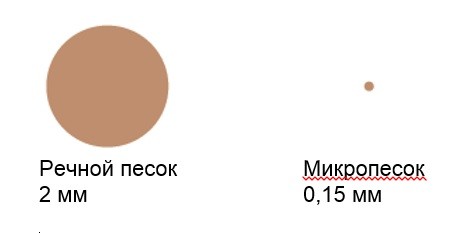

МИКРОПЕСОК В СРАВНЕНИИ С РЕЧНЫМ ПЕСКОМ

* Относительное сравнение размеров. Не в масштабе.

Технологические преимущества для контуров охлаждения

• Субмикронная фильтрация: Удаление мелких частиц, ответственных за засорение систем охлаждения, помогает сохранить работоспособность охлаждающего оборудования при пиковой эффективности.
• Уменьшенная занимаемая площадь: Высокая производительность фильтрации означает, что фильтры "Vortisand" имеют одни из самых низких величин занимаемой площади среди фильтров с любыми средами.
• Автоматизированная работа / минимальный объём технического обслуживания: Фильтры "Vortisand" являются полностью автоматизированными, требуют минимального обслуживания и имеют удобный для пользователя интерфейс, предусматривающий напоминания о выполнении технического обслуживания.
• Сниженная стоимость эксплуатации: Поскольку наполнитель из микропеска легко подвергается обратной промывке, фильтры "Vortisand" требуют на 50 % меньше воды для промывки, чем фильтры с традиционным наполнителем.



Фильтр "Vortisand®" серии С : ВЗГЛЯД ВНУТРЬ

1. Поперечный поток:
Инжектор "VortiJet" создаёт поперечные потоки у поверхности наполнителя. Крупные частицы остаются взвешенными, что предотвращает забивание поверхности наполнителя.

2. Микропесок:
Малые частицы проникают в мелкозернистую среду из микропеска, где они захватываются крошечными пустотами в наполнителе.

3. Опорная структура:
Более крупнозернистая среда используется в качестве опорной структуры для микропеска. Эти слои не выполняют фильтрацию.

4. Дренажный слой:
Отфильтрованная вода протекает через опорные слои и выходит наружу через нижний дренаж.

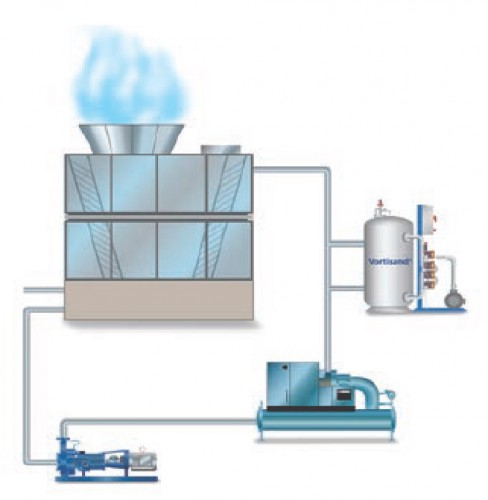

РАЗОМКНУТЫЕ КОНТУРЫ

Выбор размера вашего фильтра бокового потока для разомкнутых контуров

Хотя имеется несколько возможных конфигураций установки фильтра бокового потока в разомкнутый контур, "Evoqua" рекомендует, чтобы в фильтр "Vortisand®" выполнялся отвод бокового потока из напорной секции контура ниже главных рециркуляционных насосов. Этим обеспечивается достаточное разрежение для всасывания в питательный насос фильтра "Vortisand".


* Примечание по допущениям: Расход 3 галлона/мин на тонну градирни (12000 брит. тепл. ед./ч). Основано на диапазоне рециркуляции 3–5 %. Если имеется перекрытие между двумя моделями, мы рекомендуем выбирать бóльшую модель, чтобы обеспечить наилучшее возможное качество воды. Все выбранные модели должны быть подтверждены инженером по эксплуатации "Evoqua".

ХОЛОДНЫЕ КОНТУРЫ

Выбор размера вашего фильтра бокового потока для холодных контуров

Фильтры "Vortisand" обеспечивают намного лучшее действие и требуют меньше трудозатрат, чем мешочные или патронные фильтры, которые обычно применяются в замкнутых контурах, в особенности для больших контуров.

Выбор фильтра бокового потока "Vortisand" для холодных и прочих замкнутых контуров основан на объёме воды в контуре. "Evoqua" рекомендует использовать фильтр "Vortisand" такой мощности, чтобы она была достаточной для фильтрации всего объёма однократно каждые 24–72 часа.

Окончательный выбор следует производить с помощью инженера по эксплуатации компании "Evoqua" и с учётом качества воды, возраста трубопроводов и использующихся материалов.

Модели фильтров "Vortisand^®" серии С

Фильтры "Vortisand" серии C поставляются в комплектах для установки в помещениях и снаружи, в целях удовлетворения потребностей вашего конкретного проекта.

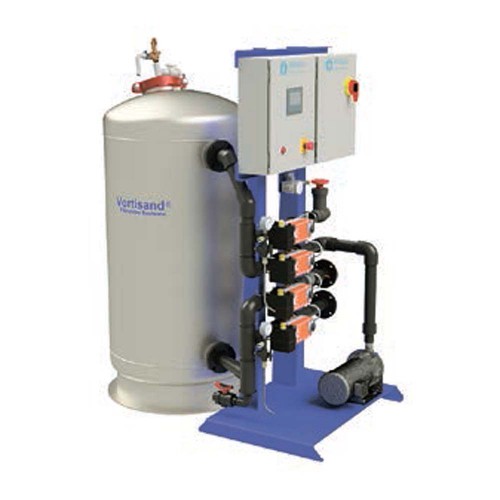

СЕРИЯ ДЛЯ УСТАНОВКИ В ПОМЕЩЕНИЯХ

• Трубы из ПВХ создают экономию и улучшают совместимость с химикатами.
• Приводы клапана NEMA 2

СЕРИЯ ДЛЯ НАРУЖНОЙ УСТАНОВКИ

• Высочайший уровень компонентов и характеристик
• Система полностью из нержавеющей стали 304, включая резервуар и трубную обвязку
• Повышенное качество сварки, (AWS D1.1) для меди
• Обеспечена улучшенная защита от коррозии для углеродистой стали
• Приводы клапана NEMA 4Х

ПРЕОБРАЗУЯ ВОДУ, УЛУЧШАЕМ ЖИЗНЬ.

Evoqua Water Technologies
