Серия Depolox 700M

КОНСТРУКЦИЯ И ФУНКЦИИ

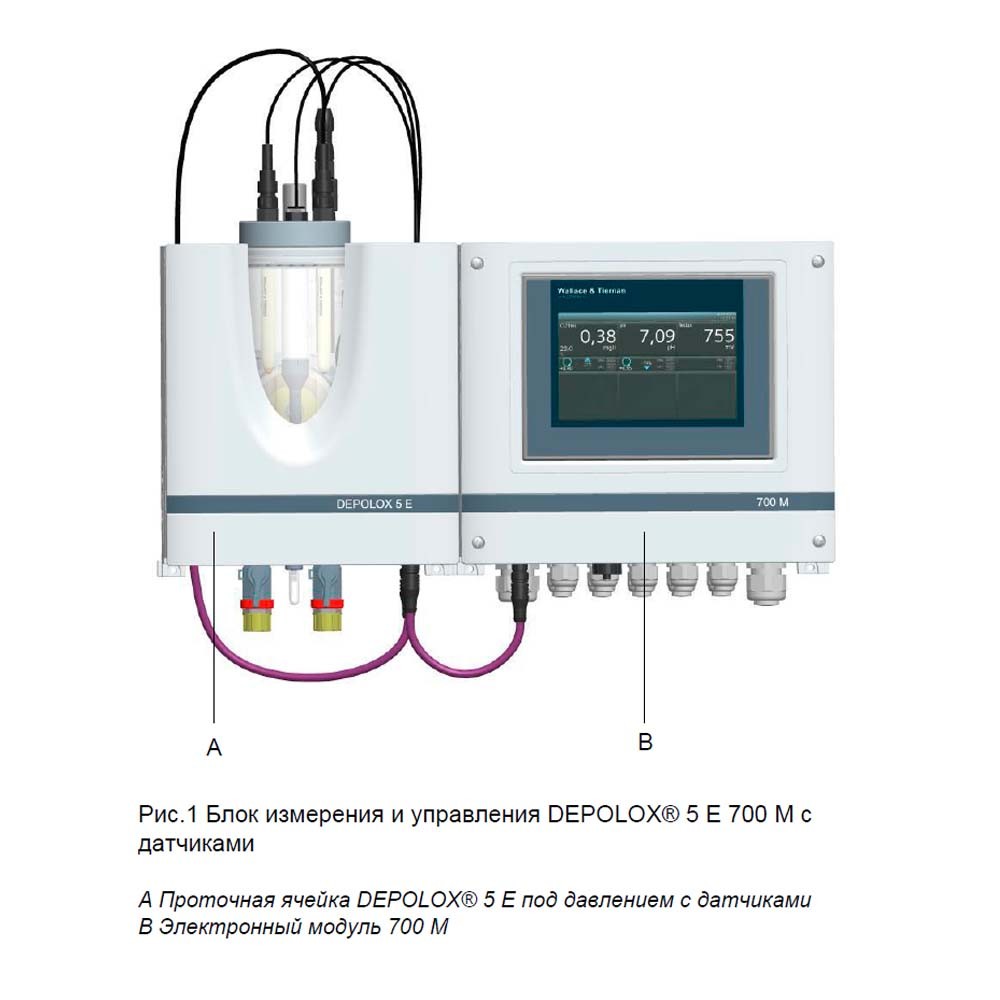

Система DEPOLOX® 700 M состоит из электронного модуля и модуля проточной ячейки.

Электронный модуль отображает измеренные данные и функционирует как блок управления.

Проточная ячейка имеет выходное отверстие для пробы воды под давлением или без давления. Хорошо зарекомендовавшая себя ячейка с неизолированным электродом является неотъемлемой частью проточной ячейки и может быть настроена для измерения свободного хлора, диоксида хлора, озона или перманганата калия.

Проточная ячейка может преобразовывать сигнал датчика из аналогового в цифровой, что позволяет разместить её отдельно его от электронного модуля на расстоянии до 3000 футов, без потери сигнала датчика.

Варианты исполнения проточной ячейки: напорная или безнапорная версия.

Преимущества:

• Интуитивно понятное управление, а также простая визуализация всех измеренных параметров с помощью 7-дюймовой цветной сенсорной панели
• Современные возможности связи через интерфейс Ethernet, а также соединение RS 485
• Визуализация состояния: Светодиодную подсветку проточной ячейки можно запрограммировать на изменение цвета в случае аварийной ситуации
• Внешний порт USB для ряда встроенных функций, включая загрузку данных измерений за два года
• Цифровая связь между проточной ячейкой и электроникой позволяет разделить два компонента на расстояние до 3000 футов без потери сигнала датчика

ХАРАКТЕРИСТИКИ

ЭЛЕКТРОННЫЙ МОДУЛЬ

Сенсорная панель:
7-дюймовый графический дисплей с подсветкой.
Резистивный сенсорный экран; разрешение 800 x 480 пикселей

Измерительные входы:

- 1 x DEPOLOX® 5 для свободного хлора, ClO2, O3, KMnO4,
- 1 x pH,
- 1 x Redox,
- 1 x проводимость,
- 1 x температура
- 1 x общий хлор;
- 1 дисплей количества дозирования (сигнал обратной связи позиционера)

Цифровые входы: 3 х свободно определяемых, например остановка контроллера, переключатель режима работы, внешняя уставка

Выходные контакты:
Максимум 8 свободно определяемых аварийных контактов / общих сообщений об ошибках, а также выходов контроллера для измеряемого параметра.
Расширяется как опция с внутренним 4 х модулем реле
Состояние реле отображается на дисплее;
Максимум. 6 А / 250 В переменного тока; 0,2 А / 220 В постоянного тока

Специальные выходы: Контролируемый по времени контакт (дозирование по времени)

Аналоговые выходы (опционально):

4 х 0/4 - 20 мА, свободно настраивается
Нагрузка ≤ 1000 Ом, точность <0,5% FS

гальв. изолированы до 50 В относительно земли

Интерфейсы:

• Интерфейс Ethernet
• RS 485 для подключения к системе мониторинга процессов Wallace & Tiernan® (опция)
• Внешний преобразователь полевой шины (опция)

Источник питания: 100-240 В переменного тока ± 10%, 50/60 Гц, 48 ВА 24 В постоянного тока ± 20% 30 Вт

Температура окружающей среды: 0 - 50 ° C

Защита: IP 66

Сертификаты: CE, CSA

Вес (включая упаковку): 4,5 кг

Размеры (Ш х В х Г): 320 х 311 х 153 мм

ПРОТОЧНАЯ ЯЧЕЙКА

В безнапорной версии можно установить до пяти датчиков; в напорной версия невозможна установка датчика общего хлора. Стабильные показания достигаются с помощью очистки песком с оптимизированным потоком вокруг всех датчиков.

Компоненты интегрированные в модуль блока потока:

Клапан контроля потока:

• Контролируемая подача пробы воды: 33 л / ч
• Диапазон регулирования: 0,25–3,0 бар
• Обратное давление: макс. 1,5 бар для модель под давлением
• Температура пробы воды: макс. 50 ° C

Мульти-датчик:

• Контроль правильности подачи пробы воды
• Точка переключения: 21 л / ч +/- 3 л / ч. Гистерезис переключения: 2 л / ч.
• Измерение температуры воды пробы с помощью датчика Pt 1000 для температурной компенсации хлора и, возможно, измерения pH
• Заземление пробы воды с помощью втулки из нержавеющей стали

Образец подключения воды:

Шланг из ПВХ 6 x 3 мм или полиэтиленовый шланг 6 x 1 мм
Соединители для шланговых переходников к резьбовому соединению 1/2 ”

Вес (вкл. упаковку): прибл. 2,5 кг

Размеры (Ш х В х Г): 253 х 375 х 163 мм

ДИАПАЗОНЫ ИЗМЕРЕНИЙ

Свободный хлор, ClO₂, O₃, KMnO₄: 0 - 20 мг/л мин 200 µS/cm

Проводимость: 1 µS/cm - 300 mS/cm

pH: pH 0 -12 (на незначительное время до 14)

рН компенсация: в диапазоне рН от 5,0 до 8,0 в соответствии с соотношением HOCl

ORP: 0 - 1000 mV

Мембранные сенсоры TC2 CAN и TC2-S CAN: Общий хлор: 0.05 - 10 мг/л

Для применений с соленой водой и значениями электропроводности от 2,5 до 60 мСм / см (прибл. 4% соли) требуется датчик TC2-S CAN.

Область применения:

• Обеззараживание питьевой воды
• Дезинфекция
• Котельни
• Водоочистка градирни
• Мойка и дезинфекция оборудования
• Промышленная предварительная обработка
• Вода высокой степени очистки
• Хлораминация
• Повторное хлорирование системы распределения
• Предварительная обработка мембран обратного осмоса
• Сточные воды и повторное хлорирование / дехлорирование
• Промышленная предварительная обработка и т.д.
