DEPOLOX® 700 M разработан для измерения и ограниченного управления процессом в индустрии питьевой и технической воды. Анализатор может включать в себя до шести параметров измерения: свободный хлор, общий хлор, pH, ОВП, проводимость и температуру.
Система включает в себя четыре контроллера с обратной связью, применяемые с постоянным потоком. Для питьевой воды, а также для применения другой дезинфекции с переменным расходом четыре миллиамперных выхода и модули полевой шины могут использоваться для передачи данных измерений в систему логического контроля установки для автоматизации подачи химических веществ.

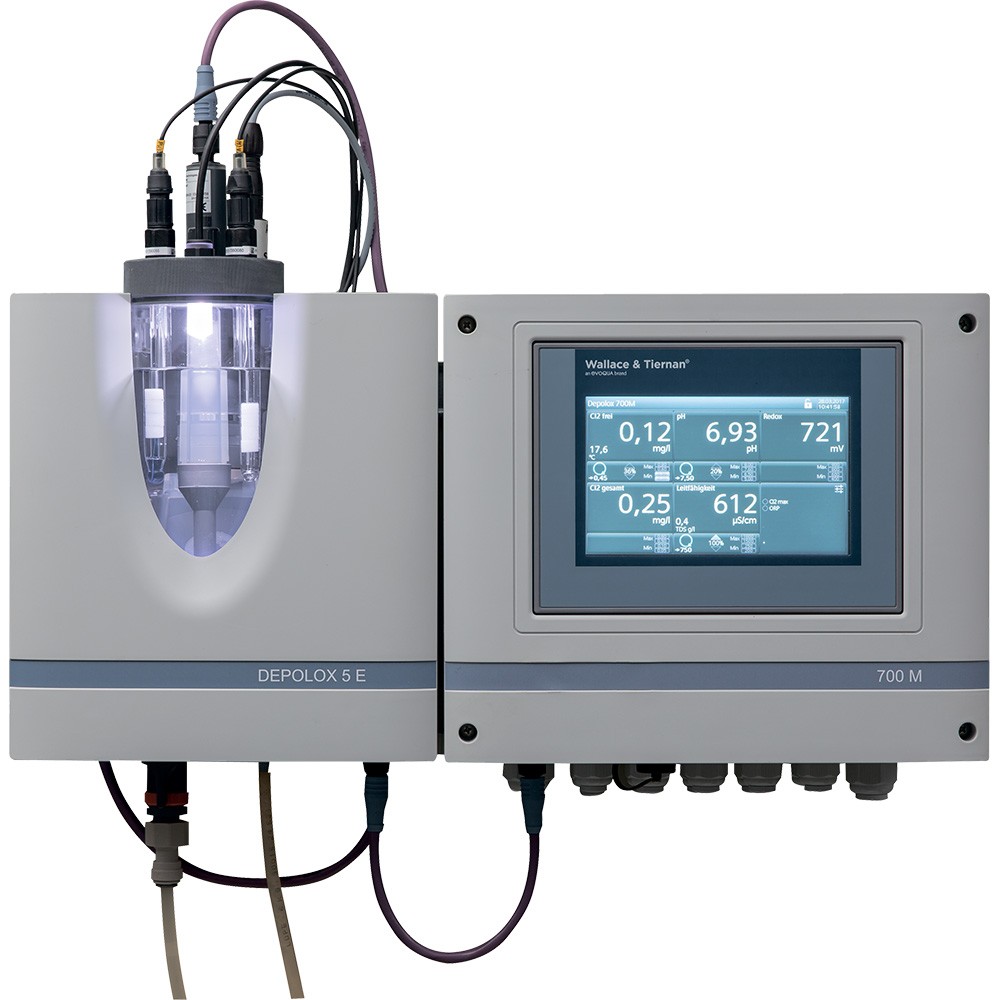

Устройство DEPOLOX 700 M имеет 7-дюймовую цветную сенсорную панель для интуитивно понятного пользовательского интерфейса и светодиодную проточную ячейку с подсветкой, которую можно запрограммировать на изменение цвета в случае аварийной ситуации. Пользовательский интерфейс может быть воспроизведен на смартфоне или планшете через стандартный порт связи Ethernet. Все параметры измерения отображаются на главном экране, и одно касание любого из сконфигурированных параметров приводит к графику тенденций, настройке параметров и детализации калибровки.
Проточная ячейка имеет выходное отверстие для пробы воды под давлением или без давления. Хорошо зарекомендовавший себя элемент с голыми электродами является неотъемлемой частью проточной ячейки и может быть настроен для измерения свободного хлора, диоксида хлора, озона или перманганата калия.
Проточная ячейка включает в себя возможность преобразование сигналов аналогового датчика в цифровой сигнал, что позволяет разместить его отдельно его от электроники на расстоянии до 3000 футов, не рискуя потерять сигнал чувствительного датчика.
Сенсорная панель
7-дюймовый графический дисплей с подсветкой.
Резистивный сенсорный экран; разрешение 800 x 480 пикселей
Измерительные входы:
- 1 x DEPOLOX® 5 для свободного хлора, ClO2, O3, KMnO4,
- 1 x pH,
- 1 x Redox,
- 1 x проводимость,
- 1 x температура
- 1x общий хлор;
- 1 дисплей количества дозирования (сигнал обратной связи позиционера)
Цифровые входы:
3 х свободно определяемых, например остановка контроллера, переключатель режима работы, внешняя уставка
Специальные выходы:
Контролируемый по времени контакт (дозирование по времени)
Аналоговые выходы (опционально):
4 х 0/4 - 20 мА, свободно настраивается
Нагрузка ≤ 1000 Ом, точность <0,5% FS гальв. изолированы до 50 В относительно земли
Интерфейсы:
Интерфейс Ethernet
RS 485 для подключения к системе мониторинга процессов Wallace & Tiernan® (опция)
Внешний преобразователь полевой шины (опция)
Источник питания:
100-240 В переменного тока ± 10%, 50/60 Гц, 48 ВА 24 В постоянного тока ± 20% 30 Вт
Температура окружающей среды: 0 - 50 ° C
Защита: IP 66
Сертификаты: CE, CSA
Вес (включая упаковку): 4,5 кг
Размеры (Ш х В х Г): 320 х 311 х 153 мм
Можно установить до пяти датчиков в негерметичной ячейке, в то время как герметизированная ячейка исключает датчик общего хлора. Стабильные измерительные сигналы достигаются с помощью очистки песком вместе с оптимизированным потоком вокруг всех датчиков.
Следующие компоненты интегрированы в модуль блока потока:
Клапан контроля потока
Контролируемая подача пробы воды: 33 л / чДиапазон регулирования: 0,25–3,0 барОбратное давление: макс. 1,5 бар для модель под давленимТемпература пробы воды: макс. 50 ° C
Мульти-датчик
Контроль правильности подачи пробы водыТочка переключения: 21 л / ч +/- 3 л / ч. Гистерезис переключения: 2 л / ч. Измерение температуры воды пробы с помощью датчика Pt 1000 для температурной компенсации хлора и, возможно, измерения pH Заземление пробы водой трубкой из нержавеющей стали
Образец подключения воды:
Шланг из ПВХ 6 x 3 мм или полиэтиленовый шланг 6 x 1 мм
Соединители для шланговых переходников к резьбовому соединению 1/2 ”
Вес (вкл. упаковку): прибл. 2,5 кг
Размеры (Ш х В х Г): 253 × 375 × 163 мм
Свободный хлор, ClO2, O3, KMnO4: 0 to 20 мг/л мин 200 µS/cm
Проводимость: 1 µS/cm - 300 mS/cm
pH: pH 0 -12 (на незначительное время до 14)
компенсация рН: в диапазоне рН от 5,0 до 8,0 в соответствии с соотношением HOCl
ORP: 0 - 1000 mV
Мембранные сенсоры TC2 CAN и TC2-S CAN:
Общий хлор: 0.05 - 10 мг/л
Для применений с соленой водой и значениями электропроводности от 2,5 до 60 мСм / см (прибл. 4% соли) требуется TC2-S CAN.
