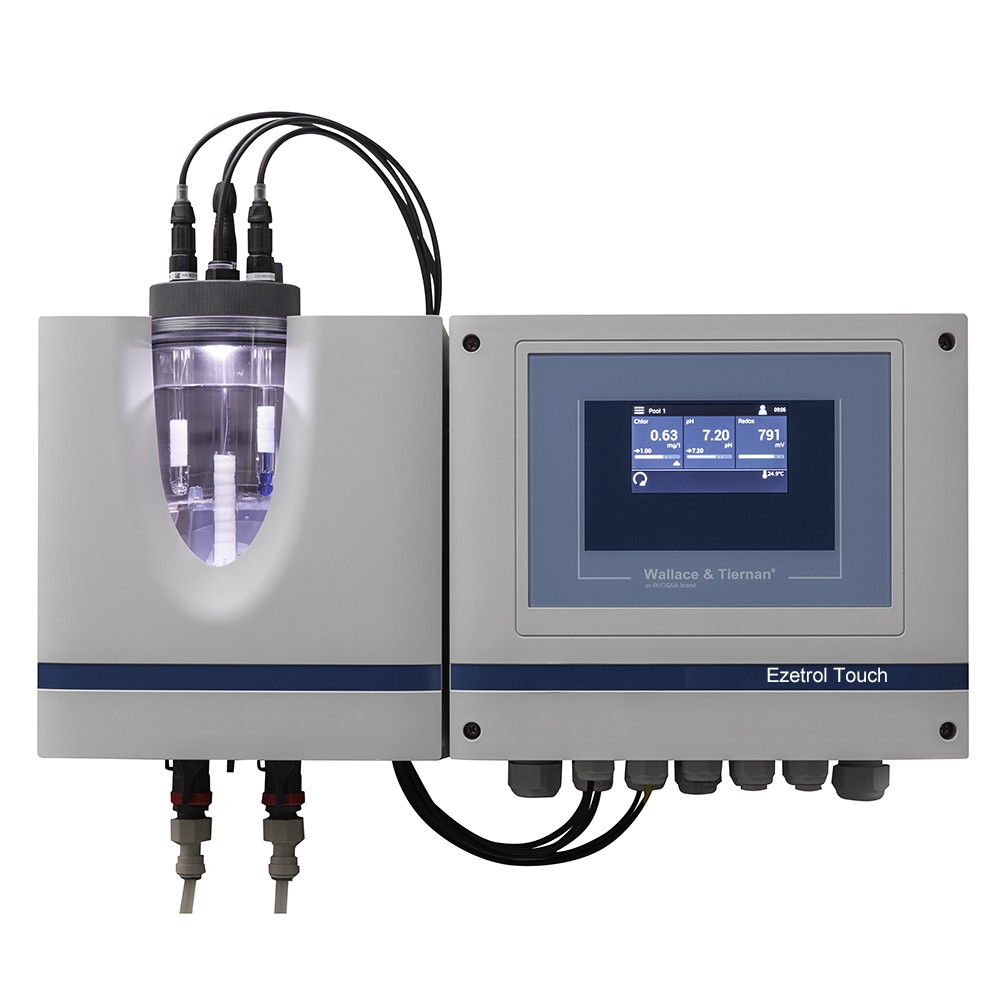

Сенсорный контроллер Ezetrol® Touch это современный прибор, используемый в системах дезинфекции воды в бассейнах для измерения концентрации свободного хлора, показателя pH и температуры воды. В качестве дополнительной функции может быть добавлено измерение окислительно-восстановительного потенциала (ОВП). Контроллер регулирует выход химикатов в различных дозирующих устройствах, контролируя остатки свободного хлора и значения рН на соответствие заданным для них значениям.
Устройство состоит из герметичной проточной кюветы, вмещающей до трех датчиков и оснащенной современной электроникой.
Проточная кювета позволяет визуально следить за потоком отбираемой воды, а также за показаниями датчиков концентрации свободного хлора, значений ОВП и рН в пробах воды. Встроенный “мульти-датчик” обеспечивает непрерывный контроль потока воды, измеряет температуру проб воды и снабжен надежным заземлением для защиты от электрических помех. Клапан управления потоком создает устойчивый поток отбираемой воды, а кварцевый песок обеспечивает гидромеханическую очистку датчика концентрации свободного хлора в воде для получения стабильных результатов измерений в течение длительного времени. В проточной кювете имеется светодиодный индикатор, который позволяет дистанционно контролировать химический состав воды в бассейне.
В состав электронных средств входит удобный интерфейс пользователя на базе сенсорного дисплея с 4-дюймовым цветным экраном, который значительно упрощает настройку и работу контроллера по сравнению с обычными светодиодными дисплеями. Контроллер стандартно оснащен несколькими выходами, контактами подключения средств сигнализации и тремя цифровыми входами. В качестве опции предлагаются четыре выхода 0/4 – 20 мА.
Также имеются шесть произвольно назначаемых контактов реле, которые могут быть сконфигурированы под выходы дозируемых химикатов или контакты подключения средств сигнализации. Кроме того, имеются следующие встроенные функции безопасности: аварийная сигнализация и прерывание подачи химикатов в результате срабатывания выключателя отбираемого потока воды; аварийная сигнализация и прерывание подачи химикатов в результате отказа циркуляционного насоса; выключение контроллера в случае поступления аварийного сигнала опорожнения бака с химикатами; контроль времени дозирования и задержка времени дозирования.
Быстросъемные сменные датчики с предварительно подключенными кабелями и легкий монтаж подключаемых модулей обеспечивают быструю и простую установку, запуск и обслуживание системы.
Измерительные выходы
Свободный хлор:
Прочный 3-электродный датчик хлора с герметичным источником электролитического раствора KCl. Потенциостатическая 3-электродная амперометрическая конструкция;
диапазон измерений 0 - 10 мг/л, регулируемый в пределах 1, 2, 3, 5 и 10 мг/л;
разрешение: 0,01 мг/л;
температурная компенсация 0 - 50°C;
разъем датчика с классом защиты IP 67
Значение pH:
Диапазон измерений: 0 - 14 pH, начальное значение регулируется в пределах 0 - 6 pH, конечное значение - 8-14 pH, шкала произвольно выбирается с шагом 1 pH;
разрешение: 0,01 pH;
температурная компенсация 0 - 50°C;
разъем датчика с классом защиты IP 67
Значение ОВП (опция):
Диапазон измерений: 0 - 100 мВ, начальное значение регулируется в пределах 0 - 400 мВ, конечное
значение - 500 - 1000 мВ, шкала произвольно выбирается с шагом 100 мВ;
разрешение: 1 мВ;
разъем датчика с классом защиты IP 67
Мульти-датчик:
• Измерение температуры пробы воды с помощью датчика Pt 1000
• Срабатывание датчика расхода отбираемой воды: 18 л/ч с гистерезисом ± 3 л/ч;
• Большая пластина заземления из нержавеющей стали для защиты от внешних электрических помех
Дисплей:
Цветной сенсорный экран 4,3 дюйма с подсветкой
Цифровые входы:
1 – назначается для датчика расхода воды,
4 –произвольно выбираются, например, под сигналы опорожнения бака с химикатами, внешней остановки
Выходные контакты:
6 – произвольно выбираются под контакты общей аварийной сигнализации, а также в качестве выходов контроллера, фиксирующих концентрацию свободного хлора, значения ОВП или рН
Состояние реле отображается на рабочем дисплее: макс. 3,15 А/250 В переменного тока, 0,2 А/220 В постоянного тока
Аналоговые выходы (опция)
4 x 0/4 – 20 мА, произвольно настраиваемые
Защита от нагрузки ≤ 500 Ом, точность <0,5% полной шкалы,
гальваническая развязка до 50 В относительно земли
Напряжение питания: 100 - 240 В ± 10%, 50 – 60 Гц
Температура окружающего воздуха: 0 – 50 °C
Корпус: Класс защиты IP66
Проверка и маркировка: CE
Размеры (Ш x В x Г) 320 x 311 x 135 мм (12,5 x 12 x 5 дюймов)
Вес (с учетом упаковки): прибл. 5 кг (11 фунтов)
Регулятор потока:
• Расход отбираемой воды: 33 л/ч
• Диапазон регулирования на входе в клапан: 0,2 - 3,0 бар
• Максимальное обратное давление: На выходе клапана : 0 – 1,5 бар
• Максимальная температура пробы воды: 50°C
• Светодиодный индикатор (белый, желтый и красный)
Дополнительные характеристики:
• Изолирующие клапаны на входе и выходе модуля расхода отбираемой воды герметичной конструкции
• Шаровой обратный клапан на входе отбираемой воды
• Простое устройство слива
• Встроенное крепление для удержания датчика во время калибровки
Подсоединяемые средства отбора воды:
Полихлорвиниловый шланг 6 x 3 мм или полиэтиленовый шланг 6 x 1 мм
Трубные соединители под муфту ½:”
Размеры (Ш x В x Г): 253 x 375 x 163 мм
Вес (с учетом упаковки): прибл. 2,5 кг
