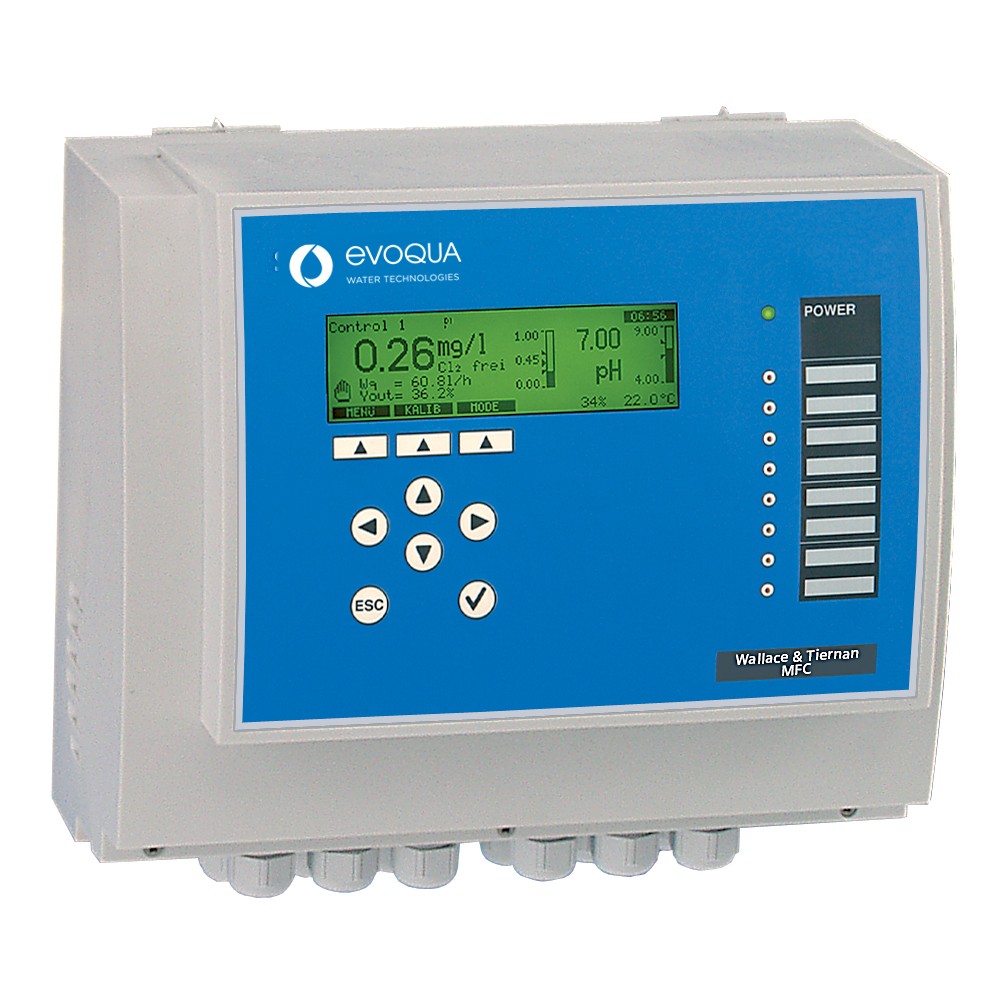

MFC - МНОГОФУНКЦИОНАЛЬНЫЙ КОНТРОЛЛЕР С ПРИМЕНЕНИЕМ ПРОТОЧНЫХ ЭЛЕМЕНТОВ DEPOLOX^® 5, VARIASENS, MICRO 2000^®, DEOX 2000^®

Анализатор-контроллер MFC специально разработан для анализа и добавления точной дозы дезинфицирующего средства в питьевую, технологическую и сточную воду; легко конфигурируется для задач управления, измерения и анализа.
Пять предустановленных приложений процесса помогают в процессе настройки.
Применение различных проточных элементов, включая уже зарекомендовавшие себя Depolox® 5 (измерительный элемент с электродами без покрытия для измерения свободного хлора, перманганата калия, диоксида хлора и озона), и проточный блок VariaSens (с датчиками внутренне буферизированного оксиданта), обеспечивает почти неограниченное сочетание технологий непрерывных анализов одной пробы или различных проб по всему технологическому процессу.

C помощью одного или нескольких проточных элементов можно измерять до 4х параметров качества воды, таких как:

• свободный и общий хлор
• диоксид хлора
• озон
• фторид
• проводимость
• окислительно-восстановительный потенциал
• рН
• температура.

ПРЕИМУЩЕСТВА:

• Модульная конструкция
• До 4х одновременно измеряемых параметра одним прибором
• Интуитивное программирование для удобства пользователя
• Легко настраивается с помощью выбираемых, предварительно настроенных приложений, настроенных на процесс
• Четыре различных выбираемых типа управления, вместе с автоматической настройкой уставки
• Управляющие выходные сигналы для дозирующих насосов, импульсных насосов вкл. десятичные позиционеры и дозирующие устройства с входным сигналом в млА
• Дозирование с контролем времени с использованием программируемых контактов реле времени
• Надежные опции проточных элементов датчиков, контролируемые по расходу и давлению, обеспечивающие стабильность измерения
• Простая связь с системами визуализации процессов через OPC-сервер; с системой мониторинга процессов, подключенной к веб-технологии

КОНСТРУКЦИЯ И ФУНКЦИИ

Многофункциональный контроллер MFC изготавливается отдельным блоком от проточных датчиков для упрощения монтажа. Это дает возможность крепить проточные измерительные ячейки на расстоянии до 50 м (проточный элемент Depolox® 5 – максимум 1 м) от контроллера в удобном месте в соответствии с гидравлическими условиями и условиями отбора проб.
Электронный модуль MFC отображает измеренные данные и функционирует как блок управления. Выходы контроллера для систем дозирования хлора, позиционеров, дозирующих насосов, импульсных насосов, а также аналоговых сигналов (мА) легко настраиваются в меню настройки. Аварийная сигнализация - до восьми контактов - зависят от приложения и свободно конфигурируются. Также возможно многократное присвоение событий, таких как общий аварийный сигнал для мониторинга предельных значений, например, сбой пробы воды.

Многофункциональный контроллер MFC может вместить до четырех входных модулей для обеспечения множественных измерений. Измерительные модули включают датчик, который устанавливается в соответствующем проточном элементе и съемный контурный модуль, который вставляется в электронный модуль. Используя технологию самонастраиваемых устройств, контроллер автоматически распознает датчик и обеспечивает выдачу на дисплей соответствующей информации.

Выбор проточных элементов – для обеспечения стабильного, репрезентативного измерительного сигнала требуется постоянный расход пробы. Он обеспечивается двумя основными проточными элементами, которые можно использовать с электронным модулем MFC. Оба имеют встроенный клапан регулирования расхода и гидравлическую конструкцию, обеспечивающую оптимальный поток вокруг всех датчиков.

Графический ЖК-дисплей с подсветкой отображает всю информацию, меню для эксплуатации, установки и калибровки MFC. Меню легко пользоваться, оно отражаются простым текстом, выбор производится посредством сенсорных клавиш. Дополнительно к информации обо всех измерениях со всех выходов на дисплей можно вывести графики для анализа работы.

Доступно четыре различных типа управления обеспечивающих точное управление хлоратором, сульфуратором, дозатором аммиака или насосом-дозатором для поддержания требуемого уровня дезинфекции и качества воды:

• Регулирование пропорционально расходу - Ввод реагентов пропорционально расходу обрабатываемой воды(регулирование соотношения) с измерением параметров К
• Коррекция по остаточному уровню - Измеренный сигнал сравнивается с уставкой и отклонение определяет коррекцию дозы реагента
• Регулирование по комбинированному контуру - Обеспечивает стабильное управление в случаях, когда и качество, и расход обрабатываемой воды подвержены колебаниям
• Коррекция уставки - Обеспечивает основное управление как составная цепь, но с дополнительным преимуществом вторичного управления для компенсации дополнительных требований, которые могут возникнуть со временем

Выбор 5 технологических прикладных программ

Программа 1 – для измерений и регистрации

- Опция без управления, измерение и регистрация
- 8 контактов аварийных/предельных уровней

Программа 2 – Одна опция управления

- Одиночная прямая связь, одиночная обратная связь или составная цепь
- 6 контактов сигнализации/предельных значений

Программа 3 – Две опции управления

- Управление 1: Одиночная прямая связь, одиночная обратная связь или составная цепь
- Управление 2: Одиночная прямая связь, одиночная обратная связь 4 контакта сигнализации/предельных значений

Программа 4 – Одна опция управления и функции таймера

- Одиночная прямая связь, одиночная обратная связь или составная цепь
- Контакты таймера для подачи реагента с регулировкой по времени
- 4 контакта сигнализации/предельных значений

Программа 5 – коррекция уставки

- Коррекция уставки
- 4 контакта сигнализации/предельных значений

ДЛЯ ПОЛНОЙ КОМПЛЕКТАЦИИ ПРИБОРА НЕОБХОДИМ ПОТОЧНЫЙ ИЗМЕРИТЕЛЬНЫЙ МОДУЛЬ:

DEPOLOX^® 5
VARIA SENS
MICRO 2000^®
DEOX 2000^®

Готовое решение: MFC Depolox^® 5, MFC VariaSens, MFC Micro 2000^®, MFC Deox 2000^®
