SFC

АНАЛИЗАТОРЫ-КОНТРОЛЛЕРЫ СЕРИИ SFC

позволяют беспрерывно измерять и контролировать широкий спектр параметров качества воды. В качестве устройства разового ввода блок SFC может использоваться для отслеживания любой из различных технологий измерения и выполнять функцию контроля, специализированную для каждой конкретной задачи. Система SFC может контролировать дозирующие элементы с V-образным пазом в дозаторах газа, например, в системах V10kТМ и V2000ТМ, или автоматические дозирующие элементы и приводы с регулируемой скоростью в насосах-дозаторах для поддержания заданной концентрации. Для задач, требующих множественных измерений, имеются анализаторы/контроллеры серии МFC.
Обмен данными с системой SCADA посредством выходных сигналов на 4 - 20 мА, подключение обеспечивается посредством опционального ChemWeb-Server и PROFIBUS® DP, Profitnet IO или Modbus TCP посредством опциональных промышленных сетей.

ПРЕИМУЩЕСТВА:

• Использование потенциостатических проточных ячеек Wallace & Tiernan, например, DEPOLOX® 5, Micro®/2000 и Deox®/2000
• Использование с измерительными модулями Strantrol® ORP и Strantrol® pH, которые уже давно и успешно применяются для дезинфекции сточных вод и воды, используемой в промышленности
• 4 режима контроля
• Простая настройка и эксплуатация

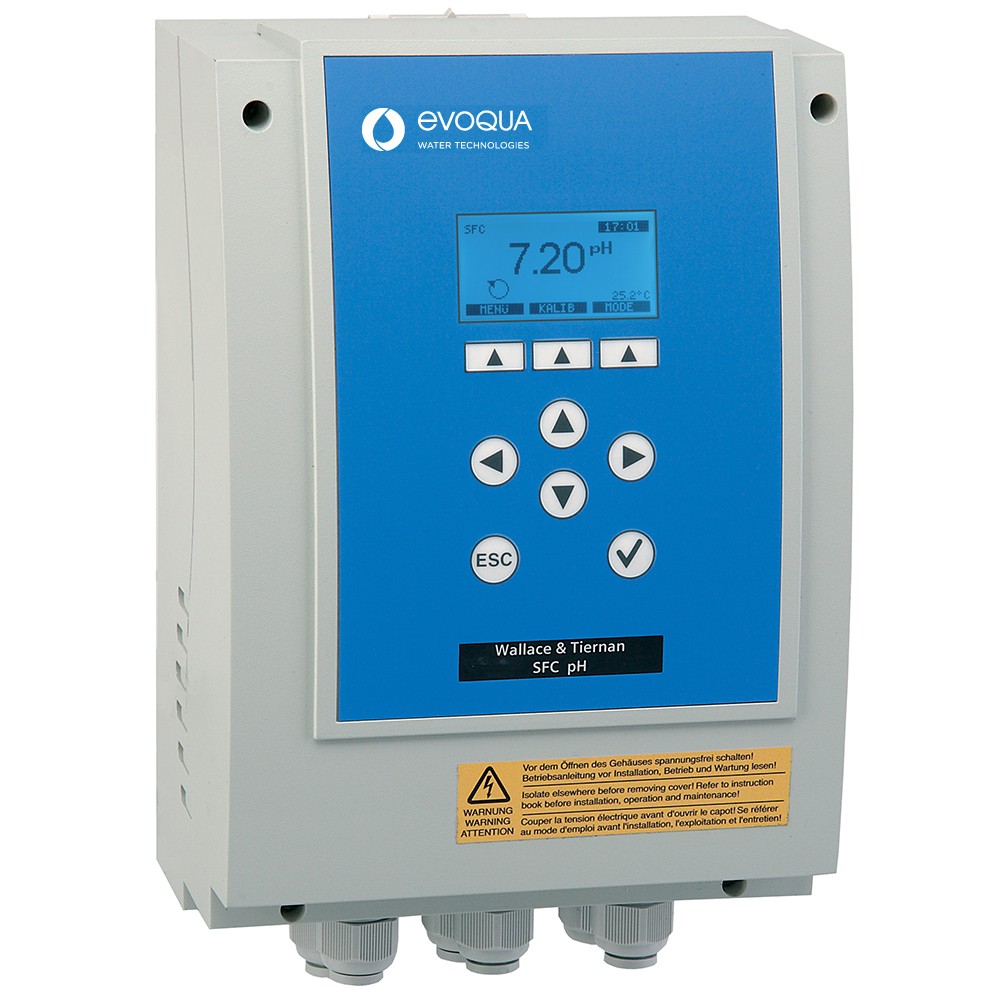

Анализатор/контроллер SFC - это модульная система, которая состоит из электронного модуля, устанавливаемого на стену или на панель, проточного модуля и оперативно подключаемого измерительного модуля-датчика.

Блок SFC можно отрегулировать для работы в качестве
анализатора с выбором из более чем 10 различных вариантов измеряемого параметра,
в качестве контроллера заданных параметров,
в качестве регулятора подачи,
или же в качестве комбинированного анализатора/контроллера.

Дополнительная функция контроля дает возможность легко выбрать с помощью ПО разнообразные режимы контроля от регулировки подачи до контроля многоконтурных сетей с функцией автонастройки на нечетком регуляторе. Использование шины САN позволяет электронным модулям обмениваться данными при измерении более одного параметра. Это может быть особенно полезно при измерении концентрации свободного хлора с коррекцией рН с помощью проточного элемента DEPOLOX® 5.

Измеряемые параметры:

• Свободный хлор
• Общая концентрация хлора
• Диоксид хлора
• Озон
• Перманганат калия
• рН
• Окислительно-восстановительный потенциал (ОВП)
• Фтористые соединения
• Хлорсульфиты
• Температура
• Стандатрные датчики/измерения с миллиамперным сигналом

Выбор измерительного модуля зависит от области применения и качества воды.

Измерительный модуль DEPOLOX^® 5 использует технологию потенциостатического измерения с использованием электродов без покрытия, которая быстро реагирует на изменение концентрации хлора и, следовательно, отлично подходит для контроля дезинфекции. Он включает в себя непрерывную гидромеханическую чистку датчика.

Измерительные модули Micro^®2000 и Deox^®2000 также используют потенциостатические электроды без покрытия, которые могут отслеживать появление буферных веществ. Измерительные модули Micro^®2000 и Deox^®2000 могут использоваться для воды низкого качества без опасности погрешности вследствие засорения. Они обладают непревзойденной точностью измерения концентрации хлора - до одной части на миллиард.

Модуль измерения с мембраной использует электроды с мембраной и проточный элемент VariaSens^TM , и на него меньше всего оказывают влияние изменения в химическом составе воды.
Проточный модуль Strantrol^® с запатентованным датчиком HRR^® обеспечивает высочайшую точность в измерении ОВП и предназначен для использования в промышленности

ОПЦИИ КОНТРОЛЯ

В системе SFC имеется как возможность регулировки потока, так и возможность контроля многоконтурных сетей.

Необходимый режим работы требуется уточнять при заказе оборудования. Благодаря наличию широкого ассортимента различных модулей SFC имеется возможность измерять и регулировать практически все возможные аспекты обработки воды, включая одиночное управление с обратной связью.

Контроль многоконтурных сетей с нечетким регулятором, который ранее был включен в контроллер внешнего стройства Wallace & Tiernan®, в настоящее время интегрирован в систему SFC PC. Каждая система измерения имеет опциональный встроенный контроллер. Который можно использовать для того, чтобы задать параметры извне (аналогично одиночному контроллеру с обратной связью). В зависимости от сферы применения, параметры контроля также могут использоваться для контроля механизмов управления, например, системы управления подачей газа V10kTM, насосов-дозаторов или частотных преобразователей. Теперь это же и относится к дозирующим устройствам, которые работают на шине CAN.

Пропорциональный контроль потока в системе SFC SC позволяет пропорционально управлять подачей химикатов, используемых для обработки воды и для промышленного применения. Дозирование в подключенном устройстве осуществляется автоматически, на основе измерительного сигнала, например на основе внешнего измерения скорости потока и задаваемого значения дозирования. Если используются механизмы с обратной связью, нелинейность можно отрегулировать с помощью точек калибровки (до 11).
Дополнительную информацию по техническим характеристикам по контроллеру процессов SFC PC, контроллеру потока SFC SC и индивидуальным параметрам см. на страницах с описанием продукта.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

Шина CAN позволяет легко расширить функциональность контроллера SFC, давая возможность соединить два и более контроллера SFC.
Шина CAN позволяет измерять концентрацию хлора при коррекции уровня pH или же сделать систему контроля еще более сложной, например, установив контроль с ограничением по заданному значению.
Слот для систем коммуникации позволяет подключать системы промышленной сети, такие как PROFIBUS® DP или Modbus. Съемная SD-карта, которая может устанавливаться в блоки SFC и SFC PC, позволяет хранить данные и резервную копию настроек системы.

ДЛЯ ПОЛНОЙ КОМПЛЕКТАЦИИ ПРИБОРА НЕОБХОДИМ ПОТОЧНЫЙ ИЗМЕРИТЕЛЬНЫЙ МОДУЛЬ:

DEPOLOX^® 5
VARIA SENS
MICRO 2000^®
DEOX 2000^®

Готовое решение: SFC Depolox^® 5, SFC VariaSens, SFC Micro 2000^®, SFC Deox 2000^®
