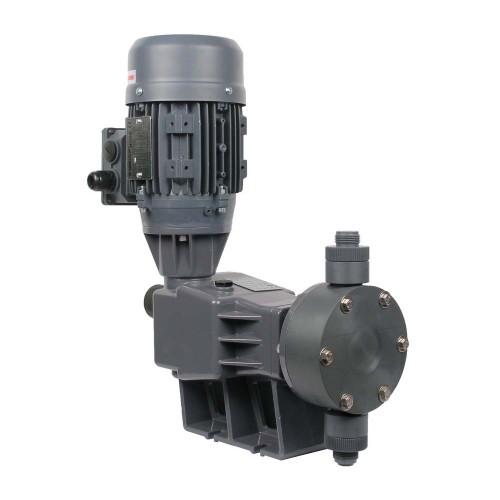

МЕМБРАННЫЕ ДОЗИРОВОЧНЫЕ НАСОСЫ С ЭЛЕКТРОПРИВОДОМ ETATRON D BA

Промышленные  мембранные дозировочные насосы с электроприводом модели D ИФ производства компании Etatron (Италия) используются для дозирования абразивных жидкостей и жидкостей с содержанием нерастворимых частиц, а модели насосов имеющие небольшую длину хода пистона (макс. 60 ходов в минуту) применяется для дозирования вязких жидкостей.

Корпус насосов изготовлен из литого алюминия с покрытием эпоксидной, антикислотной краской. Регулировка производительности может осуществляться во время работы насоса посредством микрометрической ручки, которая управляет длиной хода пистона. Двигатель расположен вертикально. Коробка передач работает по принципу холостого хода (возврат пистона происходит при помощи пружины возврата).

Производительность от 56 до 535 л/ч, противодавление до 10 бар. Высота забора реагента - 3 м.

Степень изоляции F.

Подробнее о модели D BA

BD0079BA00000
Химический мембранный насос D-BA 79/10, 400/3/50, 0,25 кВт
BD0135BA00000
Химический мембранный насос D-BA 135/10, 400/3/50, 0,25 кВт
BD0158BA00000
Химический мембранный насос D-BA 158/8, 400/3/50, 0,25 кВт
BD0150BA00000
Химический мембранный насос D-BA 150/7,5, 400/3/50, 0,25 кВт
BD0257BA00000
Химический мембранный насос D-BA 257/6, 400/3/50, 0,25 кВт
BD0300BA00000
Химический мембранный насос D-BA 300/5, 400/3/50, 0,25 кВт
BD0278BA00000
Химический мембранный насос D-BA 278/3,5, 400/3/50, 0,25 кВт
BD0478BA00000
Химический мембранный насос D-BA 478/2,5, 400/3/50, 0,25 кВт
BD0535BA00000
Химический мембранный насос D-BA 235/2, 400/3/50, 0,25 кВт
BD0278BA00600
Химический мембранный насос D-BA 278/4, 400/3/50, 0,37 кВт
BD0478BA00600
Химический мембранный насос D-BA 478/3, 400/3/50, 0,37 кВт
BD0535BA00600
Химический мембранный насос D-BA 535/2,5, 400/3/50, 0,37 кВт

Модель D BA

Мембранный дозировочный насос с регулировкой производительности в пределах 10-100% при помощи микрометрического винта регулирующего длину хода пистона.

Режим дозирования: Постоянный ON/OFF.

Максимальное противодавление - 10 бар.

Проточная часть изготовлена из полипропилена; мембрана - PTFE (Тефлон).

Максимальная температура дозируемой жидкости - +50оС.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Артикул

Производительность

Частота хода, мин

Длина хода пистона, мм

Диаметр мембраны, мм

Соединения

л/ч

Противодавление, бар

BA

Мощность двигателя - 0,25 кВт

BD0016**00000

BD0135**00000

BD0158**00000

79

135

158

10

10

8

60

120

103

10753,4"Gm

BD0150**00000

BD0257**00000

BD0300**00000

150

257

300

7,5

6

5

60

120

103

10951"Gm

BD0278**00000

BD0478**00000

BD0535**00000

278

478

535

3,5

2,5

2

60

120

103

10

1151"Gm
Мощность двигателя - 0,37 кВт

BD0278**00600

BD0478**00600

BD0535**00600

278

478

535

4

3

2,5

60

120

103

101151"Gm

Тип клапанов: для конфигурации АА (AISI 316L) - одинарный шаровой клапан; для конфигурации BА (ПВХ) - двойные шаровые клапана

МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ В ПРОТОЧНОЙ ЧАСТИ

Материалы проточной частиКонфигурация BA
Головка насосаPVC
СоединенияCERAMIC
МембранаPTFE / NBR
Прокладки клапановFPM
Седло клапанаPVC
Шаровой клапан двойной CERAMIC

РАЗМЕРЫ

Размеры внешние и установочные, в мм.

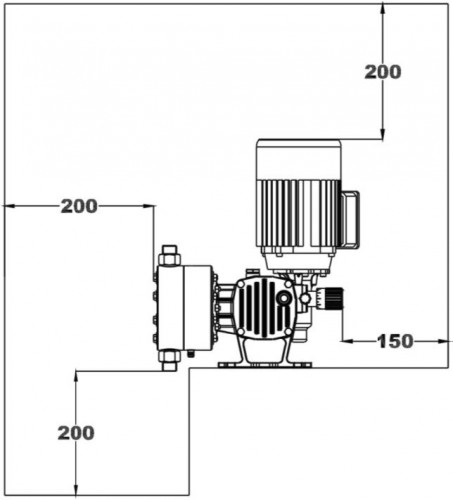

Минимальное рабочее пространство, в мм.



ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ И УСЛОВИЯ ЭКСПЛУАТАЦИИ НАСОСОВ D

  • Соответствие нормам СЕ
  • Литой алюминиевый корпус, защищенный эпоксидной, антикислотной краской
  • Насосы серии D разработаны для дозирования жидкости, содержащей примеси и взвешенные частицы, а также для вязких жидкостей (при небольшой длине хода пистона, max. 60 ходов в минуту).
  • Условия окружающей среды: Класс защиты F,  температура окружающей среды 0÷40°С

Стандартное исполнение электродвигателей насоса: 230-400V 50Hz ~ 3 фазы; 275–480V 60Hz ~ 3 фазы.
Мощность двигателя – 0,25-0,37 кВт.
Класс изоляции: F.
Gm – внешняя BSPm резьба.
Тип клапанов:  двойные шаровые клапана
По дополнительному запросу: сервомотор (для автоматической регулировки производительности)

КОМПЛЕКТ ПОСТАВКИ

  • мембранный дозировочный насос – 1 шт.
  • паспорт/инструкция по эксплуатации – 1 шт.

Область применения насосов-дозаторов серии D:

- водоподготовка,
- водоочистка,
- очистка сточных вод и промышленных стоков,
- пищевая и химическая промышленность,
- дозирование различных жидкостей, химических реагентов и т.д.
