МЕМБРАННЫЕ ДОЗИРОВОЧНЫЕ НАСОСЫ С ЭЛЕКТРОПРИВОДОМ ETATRON ST-D

Cерия промышленных компактных мембранных дозировочных насосов с электроприводом ST-D производства компании Etatron (Италия) может использоваться для дозирования абразивных жидкостей и жидкостей с содержанием нерастворимых частиц, а модели насосов имеющие небольшую длину хода пистона (макс. 60 ходов в минуту) применятся для дозирования вязких жидкостей.

Корпус насосов изготовлен из литого алюминия с покрытием эпоксидной, антикислотной краской. Регулировка производительности может осуществляться во время работы насоса посредством микрометрической ручки, которая управляет длиной хода пистона. Двигатель расположен вертикально. Коробка передач работает по принципу холостого хода (возврат пистона происходит при помощи пружины возврата).

Производительность от 16 до 123 л/ч, противодавление до 14 бар. Высота забора 3 м.

Степень изоляции F.

Подробнее о серии ST-D

AD0016CA00100
Мембранный насос-дозатор ST-D CA 16/14, 400/3/50, 0,18 кВт
AD0016AA00100
Мембранный химический насос ST-D AA 16/14, 400/3/50, 0,18 кВт
AD0033CA00100
Мембранный насос-дозатор ST-D CA 33/14, 400/3/50, 0,18 кВт
AD0033AA00100
Мембранный химический насос ST-D AA 33/14, 400/3/50, 0,18 кВт
AD0030CA00100
Мембранный насос-дозатор ST-D CA 30/11, 400/3/50, 0,18 кВт
AD0030AA00100
Мембранный химический насос ST-D AA 30/11, 400/3/50, 0,18 кВт
AD0060CA00100
Мембранный насос-дозатор ST-D CA 60/11, 400/3/50, 0,18 кВт
AD0060AA00100
Мембранный химический насос ST-D AA 60/11, 400/3/50, 0,18 кВт
AD0123CA00100
Мембранный насос-дозатор ST-D CA 123/6, 400/3/50, 0,18 кВт
AD0123AA00100
Мембранный химический насос ST-D AA 123/6, 400/3/50, 0,18 кВт
AD0061CA00100
Мембранный насос-дозатор ST-D CA 61/7, 400/3/50, 0,18 кВт
AD0061AA00100
Мембранный химический насос ST-D AA 61/7, 400/3/50, 0,18 кВт

МОДЕЛИ НАСОСОВ СЕРИИ ST-D

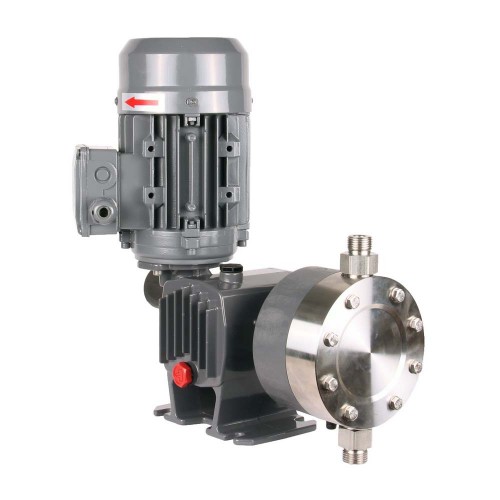

Модель ST-D AA

Мембранный дозировочный насос с регулировкой производительности в пределах 10-100% при помощи микрометрического винта регулирующего длину хода пистона.

Режим дозирования: Постоянный ON/OFF.

Максимальное противодавление - 14 бар.

Проточная часть изготовлена из нержавеющей стали AISI 316L; мембрана - PTFE (Тефлон).

Максимальная температура дозируемой жидкости - +90оС.

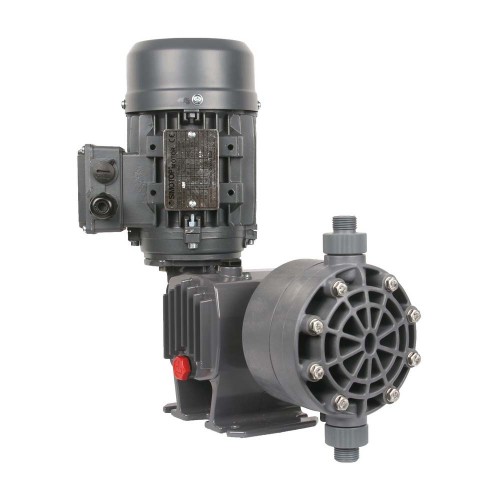

Модель ST-D CA

Мембранный дозировочный насос с регулировкой производительности в пределах 10-100% при помощи микрометрического винта регулирующего длину хода пистона.

Режим дозирования: Постоянный ON/OFF.

Максимальное противодавление - 14 бар.

Проточная часть изготовлена из полипропилена; мембрана - PTFE (Тефлон).

Максимальная температура дозируемой жидкости - +50оС.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Артикул

Производительность

Частота хода, мин

Длина хода пистона, мм

Диаметр мембраны, мм

Соединения

л/ч

Противодавление, бар

АА

CA

Мощность двигателя - 0,18 кВт

AD0016**00100

AD0033**00100

16

33

14

14

14

14

60

120

4501/2"Gm

AD0030**00100

AD0060**00100

30

60

11

11

11

11

60

120

4671/2"Gm

AD0061**00100

AD0123**00100

61

123

7

6

7

6

60

120

4

851/2"Gm

Тип клапанов:  одинарный шаровой клапан.

МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ В ПРОТОЧНОЙ ЧАСТИ

Материалы проточной частиКонфигурация ААКонфигурация СA
Головка насосан/ст AISI 316LPP
Соединениян/ст AISI 316LPVC
МембранаPTFE / NBRPTFE
Прокладки клапановNBRFPM
Седло клапанаPVDFPVC
Шаровой клапан н/ст AISI 316LCERAMIC

По дополнительному запросу материал проточной части насоса может быть заменен на PVDF, Тефлон, Полипропилен

РАЗМЕРЫ

Размеры внешние и установочные, в мм.

Минимальное рабочее пространство, в мм.



ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ И УСЛОВИЯ ЭКСПЛУАТАЦИИ НАСОСОВ ST-D

  • Соответствие нормам СЕ
  • Литой алюминиевый корпус, защищенный эпоксидной, антикислотной краской
  • Насосы серии ST-D разработаны для дозирования жидкости, содержащей примеси и взвешенные частицы, а также для вязких жидкостей (при небольшой длине хода пистона, max. 60 ходов в минуту).
  • Условия окружающей среды: Класс защиты F,  температура окружающей среды 0÷50°С

Стандартное исполнение электродвигателей насоса: 230-400V 50Hz ~ 3 фазы; 275–480V 60Hz ~ 3 фазы.
Мощность двигателя – 0,25-0,75 кВт.
Класс изоляции: F.
Gm – внешняя BSPm резьба.
Тип клапанов: одинарный шаровой клапан.
По дополнительному запросу: материал проточной части насоса может быть заменен на PVDF, Тефлон, Полипропилен

КОМПЛЕКТ ПОСТАВКИ

  • мембранный дозировочный насос – 1 шт.
  • паспорт/инструкция по эксплуатации – 1 шт.

Область применения насосов-дозаторов серии ST-D:

- водоподготовка,
- водоочистка,
- очистка сточных вод и промышленных стоков,
- пищевая и химическая промышленность,
- дозирование различных жидкостей, химических реагентов и т.д.
