Дозирующие насосы серии BТ

МЕМБРАННЫЕ СОЛЕНОИДНЫЕ ДОЗИРОВОЧНЫЕ НАСОСЫ ETATRON BT

Cоленоидные мембранные дозирующие насосы серии BT настенного крепления производства компании Etatron (Италия) находят обширную область применения от небольшого частного бассейна до промышленных предприятий.

В зависимости от модели насосы имеют аналоговое или цифровое управление. Антикислотный алюминиевый корпус покрыт двумя слоями эпоксидной краски, панель управления защищена прозрачной крышкой из поликарбоната. Часть моделей имеет поддержку датчика уровня реагентов, датчиков потока, и температуры встроенные контроллеры уровня рН, Redox, свободного и общего хлора.

Производительность от 5 до 80 л/ч, противодавление до 20 бар. Высота забора 2 м.

Класс защиты корпуса IP 65 (полная защита от пыли и защита от струй воды).

Подробнее о серии BT

PBT1719801

BT-MF 5-20 230V

PBT2719801

BT PH-RX-CL/M 5-20 230V

PBT0419801

PBT1819801

PBT2319801

PBT170435E

PBT270435E

BT PH-RX-CL/M 10-10 230V

PBT040435E

PBT180435E

PBT230435E

PBT1704601

PBT2704601

BT PH-RX-CL/M 20-05 230V

PBT0404601

PBT1804601

PBT2304601

PBT1718401

PBT2718401

BT PH-RX-CL/M 30-04 230V

PBT0418401

PBT1818401

PBT2318401

PBT1719001

PBT2719001

BT PH-RX-CL/M 50-03 230V

PBT0419001

PBT1819001

PBT2319301

PBT1719301

PBT2719301

BT PH-RX-CL/M 80-01 230V

PBT0419301

BT-VFT 80-01 230V

PBT1819301

BT-MA/M 80-01 230V

PBT2319001

BT-MA/AD 50-03 230V

МОДЕЛИ НАСОСОВ СЕРИИ BT

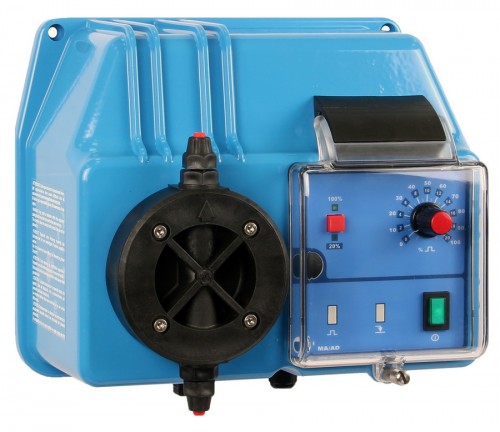

Модель BT-MA/AD
	Аналоговый мембранный насос-дозатор с ручным управлением. Режим дозирования: Постоянный ON/OFF. Регулировка производительности - при помощи ручки потенциометра: двойная шкала 0-100 % и 0-20%. На панели управления расположены: Пять индикаторов отображения статуса работы. Две механические кнопки: ВКЛ/Выкл; режимы 0-20% и 0-100%. Датчик уровня поддерживается (в стандартный комплект поставки не входит).

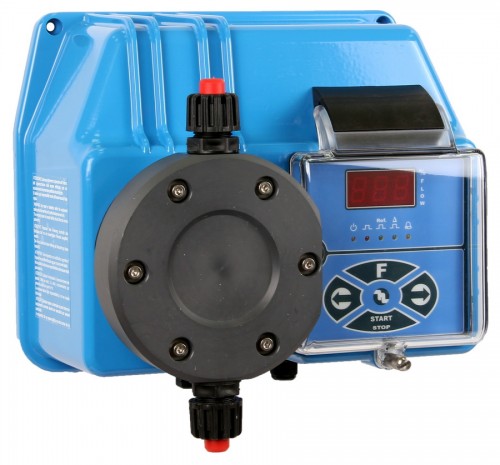

Модель BT-MA/M
	Цифровой мембранный насос-дозатор с микропроцессорным управлением. Режим дозирования: Постоянный ON/OFF. Сегментно-цифровой дисплей. Регулировка производительности - сенсорными кнопками: от 0 до 100 % с шагом 1%. На панели управления расположены: 5 светодиодов: электропитание, частота импульсов, базовые импульсы, разница импульсов, сигнализация. 4 сенсорные кнопки для выбора режима работы: START/STOP, больше, меньше, функции (F). Датчики уровня и выходного потока поддерживаются (в стандартный комплект поставки не входят).

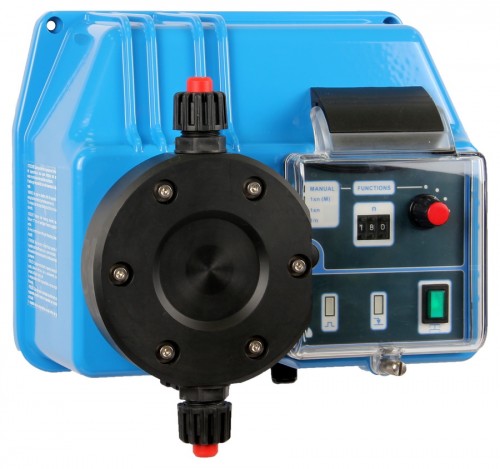

Модель BT-VFT
	Насосы-дозаторы данной модели работают от сигнала импульсного расходомера. Аналоговое и ручное управление. Режимы дозирования: 1. Постоянный ON-OFF. Ручное управление. 2. Пропорциональный PROP. Пропорциональное дозирование от внешнего импульсного сигнала (от импульсного расходомера). Режимы пропорционального дозирования: - умножения 1xN, - умножения с памятью 1xN(M), - деления 1:N. Регулировка производится механическими элементами управления. На панели управления расположены: - кнопка включения/выключения насоса, - селектор (вращающаяся ручка) выбора режимов работы насоса, - механический программатор импульсов (табло) - 6 светодиодов: режимы работы - ручной, 1хN(M), 1xN, 1/N; частота импульсов; сигнализация датчика уровня Имеет поддержку датчика уровня (в стандартный комплект поставки не входит).

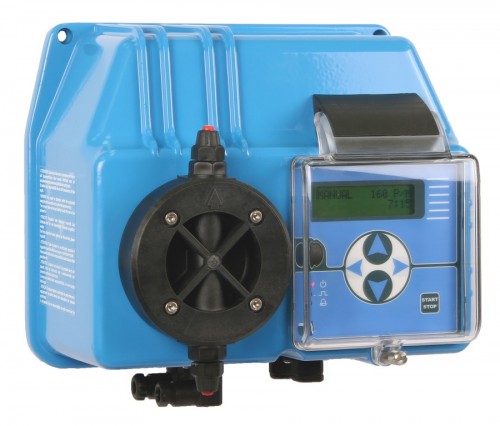

Модель BT-MF
	Многофункциональный цифровой насос-дозатор пропорционального дозирования. Режимы дозирования: 1. Постоянный ON-OFF. Ручной режим. 2. Пропорциональный PROP. Режимы пропорционального дозирования от импульсного расходомера: - умножения 1xN; - умножения с памятью 1xN(M); - деления 1:N. Режим дозирования РРМ (частей на миллион) Режим пропорционального дозирования от внешнего mA сигнала: На панели управления расположены: - ЖК-дисплей с подсветкой - 5 сенсорных кнопок для выбора режима работы: START/STOP, вверх, вниз, больше, меньше - 3 светодиода: электропитание, частота импульсов, сигнализация датчика уровня или аварии Имеет поддержку датчиков уровня и выходного потока (датчики в стандартный комплект поставки не входят), релейный выход ON/OFF для аварийной сигнализации, электронные часы, таймер, зуммер.

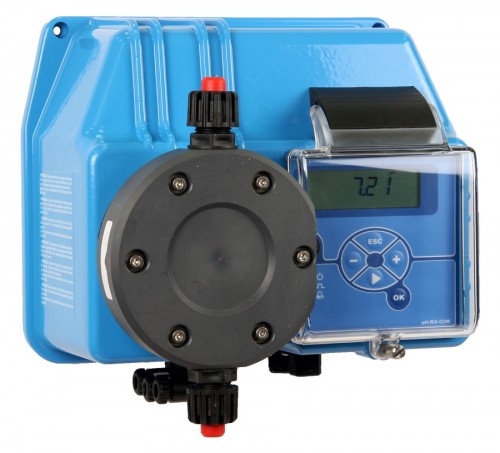

Модель BT PH-RX-CL/M
	Дозирующие насосы со встроенным контроллером рН/ОВП/Хлор (на выбор). Режимы дозирования: 1. Постоянный ON-OFF. 2. Пропорциональный PROP. Диапазон измерений: 0-14 рН; -1000+1400 mV; 0-20 ppm (мг/л). На панели управления расположены: - ЖК-дисплей с подсветкой - 5 сенсорных кнопок: выход, больше, меньше, курсор, подтверждение (ОК) - 3 светодиодных индикатора: сигнализация, импульсы, электропитание Имеет поддержку датчиков уровня и выходного потока, автоматическую температурную компенсацию (датчики в стандартный комплект поставки не входят), релейный выход ON/OFF для аварийной сигнализации, выход 4-20мА.

ГРАФИК ПРОИЗВОДИТЕЛЬНОСТИ

Графики производительности дозирующих насосов серии BT отображают максимальный перепад производительности насоса в зависимости от рабочего противодавления в системе. На графике учтены потери на клапане впрыска реагента, где I.V.P. обозначает свободный впрыск без противодавления с подсоединенным клапаном впрыска. При выборе насоса-дозатора рекомендуется принимать во внимание, что технические характеристики оборудования при максимальной нагрузке могут иметь погрешность 5%. Производительность дозирующих насосов определена при тестировании водой со средней жесткостью, при номинальном давлении, высоте забора жидкости 1,5 м и температуре 25°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Версия	Производительность при противодавлении		Мах имп/мин	Объём импульса, мл	Длина хода пистона, мм	Высота забора, м	Стандартное напряжение	Потребляемая мощность		Вес (нетто), кг
Версия	л/ч	бар	Мах имп/мин	Объём импульса, мл	Длина хода пистона, мм	Высота забора, м	Стандартное напряжение	Вт	А	Вес (нетто), кг
0520	5	20	160	0,52	1,5	2	230В, 50 Гц	115	0,48	5,2
1010	10	10	160	1,04	1,1	2	230В, 50 Гц	93	0,39	4,7
2005	20	5	160	2,08	2,2	2	230В, 50 Гц	111	0,48	5,2
3004	30	4	180	2,08	1,4	1,5	230В, 50 Гц	123	0,54	5,7
5003	50	3	180	4,60	1,7	1,5	230В, 50 Гц	124	0,54	5,7
8001	80	1	180	7,40	2,4	1,5	230В, 50 Гц	124	0,54	5,7

*Производительность насосов определена при тестировании водой со средней жёсткостью, при номинальном давлении, высоте забора жидкости 1,5м, 25^оС

МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ В ПРОТОЧНОЙ ЧАСТИ

Материалы проточной части	Стандартное исполнение	Исполнение по отдельному запросу
Головка насоса	ПП / ПВХ	н/ст AISI 316, PVDF, Plexiglas
Мембрана	Тефлон (PTFE)	-
Ниппеля головки	Полипропилен	PVDF
Шаровые клапана (ball valves)	Керамика	-
Залипающие клапана (lip valves)	VITON^® (FPM)	DUTRAL^® (EPDM), Нитрил (NBR)
Уплотнения/прокладки (O-rings)	VITON^® (FPM)	DUTRAL^® (EPDM), TFE/P
Клапан забора реагента	Полипропилен-Керамика	PVDF – Керамика
Клапан впрыска реагента	Полипропилен-Керамика	PVDF – Керамика, ПП/ПВХ-Витон
Шланг забора/стравливания	ПВХ прозрачный	PVDF KYNAR FLEX
Шланг сброса	ПЭ матовый, напорный	PVDF KYNAR FLEX

* для насосов производительностью до 30 л/ч стандартное исполнение клапанов – залипающий клапан Витон^®;
* для насосов производительностью 50-80 л/ч стандартное исполнение клапанов – шаровые, шарики из Керамики

РАЗМЕРЫ

Размеры, мм:

настенное крепление: 203х244х172

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ И УСЛОВИЯ ЭКСПЛУАТАЦИИ НАСОСОВ BT

Оборудование произведено в соответствии с нормами
Антикислотный корпус
Панель управления защищена прозрачной крышкой из поликарбоната.
Условия окружающей среды: закрытое помещение, класс защиты ІР65, высота над уровнем моря до 2000 м, температура окружающей среды от 5 до 40 °С,
максимальная относительная влажность 80 % при температуре 31°С и 50% при температура 40 °С
Класс защиты от поражения током: Класс 1 (оборудование поставляется с защитным проводником)

Стандартное электропитание: 230 VAC 50-60 Hz, однофазное (перепады не более ±10%)

КОМПЛЕКТ ПОСТАВКИ

мембранный дозирующий насос – 1 шт.
шланг забора из гибкого ПВХ – 4 м.п.
шланг сброса из напорного ПЭ – 2 м.п.
клапан забора реагента (Полипропилен - Керамика) – 1 шт.
клапан впрыска реагента (Полипропилен - Керамика) – 1 шт.
паспорт/инструкция по эксплуатации – 1 шт.

Область применения насосов-дозаторов серии BT:

- водоподготовка,
- водоочистка,
- очистка сточных вод и промышленных стоков,
- обеззараживание воды в плавательных бассейнах,
- пищевая и химическая промышленность,
- сельское хозяйство и т.д.
