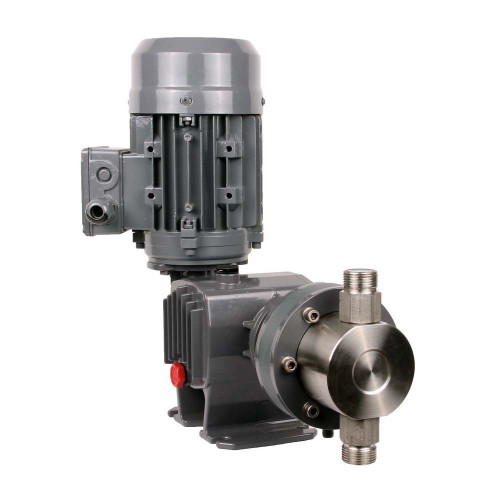

ST-P AA. Головка - н/ст AISI 316I

ПЛУНЖЕРНЫЕ ДОЗИРОВОЧНЫЕ НАСОСЫ ETATRON ST-P AA

Промышленные плунжерные дозировочные насосы ST-P AA производства компании Etatron (Италия) предназначены для дозирования неабразивных жидкостей без содержания нерастворимых частиц.

Корпус насосов изготовлен из литого алюминия с покрытием эпоксидной, антикислотной краской. Регулировка производительности может осуществляться во время работы насоса посредством микрометрической ручки, которая управляет длиной хода плунжера. Двигатель расположен вертикально. Коробка передач работает по принципу холостого хода (возврат пистона происходит при помощи пружины возврата).

Производительность от 11 до 190 л/ч, противодавление до 20 бар. Высота забора 3 м.

Степень изоляции F.

Подробнее о модели ST-P АА

AP0011AA00100

Плунжерный насос ST-P AA 11/20, 400/3/50, 0.18 кВт

AP0022AA00100

Плунжерный насос ST-P AA 22/20, 400/3/50, 0.18 кВт

AP0039AA00100

Плунжерный насос ST-P AA 39/13,5, 400/3/50, 0.18 кВт

AP0077AA00100

Плунжерный насос ST-P AA 77/10, 400/3/50, 0.18 кВт

AP0095AA00100

Плунжерный насос ST-P AA 95/4,5, 400/3/50, 0.18 кВт

AP0190AA00100

Плунжерный насос ST-P AA 190/3,5, 400/3/50, 0.18 кВт

Модель ST-P AA

Плунжерный дозировочный насос с регулировкой производительности при помощи микрометрического винта регулирующего длину хода поршня в диапазоне 10-100%.

Режим дозирования: Постоянный ON/OFF.

Максимальное противодавление - 20 бар.

Проточная часть и плунжер изготовлены из нержавеющей стали AISI 316L.

Максимальная температура дозируемой жидкости - +90^оС.

МИКРОМЕТРИЧЕСКАЯ РУЧКА

Регулировка от 0 до максимальной производительности достигается десятью полными поворотами микрометра. Градуированная шкала, установленная параллельно к пистону, показывает положение пистона внутри коробки передач и в то же время дает процентное соотношение производительности по отношению к максимуму.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Артикул	Производительность, противодавление, бар		Частота хода, мин	Длина хода плунжера, мм	Диаметр плунжера, мм	Соединения
Артикул	л/ч	АА	Частота хода, мин	Длина хода плунжера, мм	Диаметр плунжера, мм	Соединения
AP001100100 AP002200100	11 22	20 20	60 120	15	16	1/2"Gm
AP003900100 AP007700100	39 77	13,5 10	60 120	15	30	1/2"Gm
AP009500100 AP019000100	95 190	4,5 3,5	60 120	15	48	3/4"Gm

Тип клапанов: для плунжера Ø16, Ø30 и для плунжера Ø48 (AISI 316L) – одинарный шаровой клапан.
По дополнительному запросу: конфигурация с клапанами 3/4” высокой производительности для вязких жидкостей

МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ В ПРОТОЧНОЙ ЧАСТИ

Материалы проточной части	Конфигурация АА
Головка насоса	н/ст AISI 316L
Плунжер	н/ст AISI 316L
Прокладки плунжера	NBR
Прокладки клапанов	NBR
Седло клапана	PVDF
Шаровой клапан двойной	н/ст AISI 316L

РАЗМЕРЫ

Размеры внешние и установочные, в мм.

Минимальное рабочее пространство, в мм.

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ И УСЛОВИЯ ЭКСПЛУАТАЦИИ НАСОСОВ ST-P

Литой алюминиевый корпус, защищенный эпоксидной, антикислотной краской
Насосы серии ST-P разработаны для дозирования жидкости, не содержащей примесей и взвешенных частиц
Условия окружающей среды: Класс защиты F, температура окружающей среды 0÷40°С

Стандартное исполнение электродвигателей насоса: 230-400V 50Hz ~ 3 фазы; 275–480V 60Hz ~ 3 фазы.
Мощность двигателя – 0.18 кВт.
Класс изоляции: F.
Gm – внешняя BSPm резьба.
Тип клапанов ST-P AA: для плунжера Ø16, Ø30 и для плунжера Ø48 (AISI 316L) – одинарный шаровой клапан.
По дополнительному запросу: конфигурация с клапанами 3/4” высокой производительности для вязких жидкостей

КОМПЛЕКТ ПОСТАВКИ

плунжерный дозировочный насос – 1 шт.
паспорт/инструкция по эксплуатации – 1 шт.

Область применения насосов-дозаторов серии ST-P:

- водоподготовка,
- водоочистка,
- очистка сточных вод и промышленных стоков,
- пищевая и химическая промышленность,
- дозирование различных жидкостей, химических реагентов и т.д.
