ST-P ВA. Головка

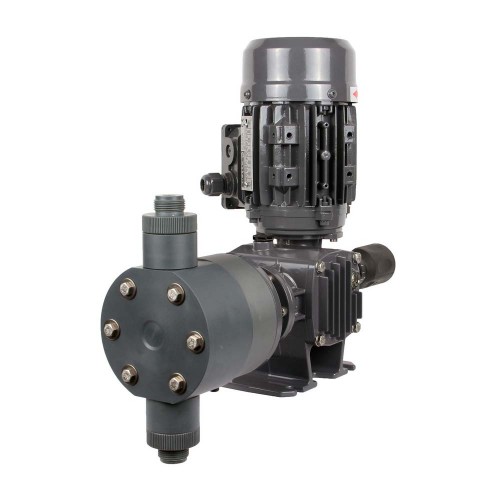

ПЛУНЖЕРНЫЕ ДОЗИРОВОЧНЫЕ НАСОСЫ ETATRON ST-P BA

Промышленные плунжерные дозировочные насосы ST-P BA производства компании Etatron (Италия) предназначенs для дозирования неабразивных жидкостей без содержания нерастворимых частиц.

Корпус насосов изготовлен из литого алюминия с покрытием эпоксидной, антикислотной краской. Регулировка производительности может осуществляться во время работы насоса посредством микрометрической ручки, которая управляет длиной хода плунжера. Двигатель расположен вертикально. Коробка передач работает по принципу холостого хода (возврат пистона происходит при помощи пружины возврата).

Производительность от 11 до 190 л/ч, противодавление до 10 бар. Высота забора 3 м.

Степень изоляции F.

Подробнее о модели ST-P BA

AP0011BA00100

Плунжерный насос-дозатор ST-P BA 11/10, 400/3/50, 0.18 кВт

AP0022BA00100

Плунжерный насос-дозатор ST-P BA 22/10, 400/3/50, 0.18 кВт

AP0022BA00100

Плунжерный насос-дозатор ST-P BA 39/10, 400/3/50, 0.18 кВт

AP0077BA00100

Плунжерный насос-дозатор ST-P BA 77/10, 400/3/50, 0.18 кВт

AP0190BA00100

Плунжерный насос-дозатор ST-P BA 190/3,5, 400/3/50, 0.18 кВт

AP0095BA00100

Плунжерный насос-дозатор ST-P BA 95/4,5, 400/3/50, 0.18 кВт

Модель ST-P BA

Плунжерный дозировочный насос с регулировкой производительности при помощи микрометрического винта регулирующего длину хода поршня в диапазоне 10-100%.

Режим дозирования: Постоянный ON/OFF.

Максимальное противодавление - 10 бар.

Проточная часть из ПВХ, плунжер из керамики.

Максимальная температура дозируемой жидкости - +50^оС.

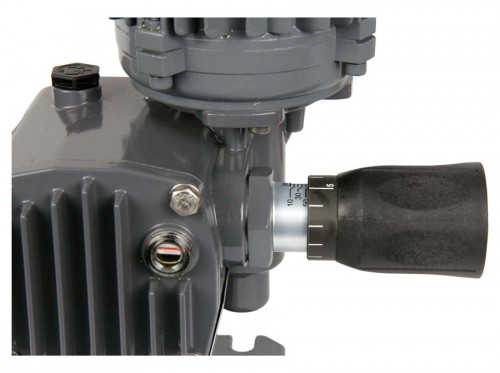

МИКРОМЕТРИЧЕСКАЯ РУЧКА

Регулировка от 0 до максимальной производительности достигается десятью полными поворотами микрометра. Градуированная шкала, установленная параллельно к пистону, показывает положение пистона внутри коробки передач и в то же время дает процентное соотношение производительности по отношению к максимуму.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Артикул	Производительность, противодавление, бар		Частота хода, мин	Длина хода плунжера, мм	Диаметр плунжера, мм	Соединения
Артикул	л/ч	BA	Частота хода, мин	Длина хода плунжера, мм	Диаметр плунжера, мм	Соединения
AP001100100 AP002200100	11 22	10 10	60 120	15	16	1/2"Gm
AP003900100 AP007700100	39 77	10 10	60 120	15	30	1/2"Gm
AP009500100 AP019000100	95 190	4,5 3,5	60 120	15	48	3/4"Gm

Тип клапанов: для плунжера Ø16, Ø30 и Ø48 (ПВХ) – двойные шаровые клапана.
По дополнительному запросу: конфигурация с клапанами 3/4” высокой производительности для вязких жидкостей

МАТЕРИАЛЫ, ПРИМЕНЯЕМЫЕ В ПРОТОЧНОЙ ЧАСТИ

Материалы проточной части	Конфигурация BA
Головка насоса	PVC
Плунжер	CERAMIC
Прокладки плунжера	FPM
Прокладки клапанов	FPM
Седло клапана	PVC

РАЗМЕРЫ

Размеры внешние и установочные, в мм.

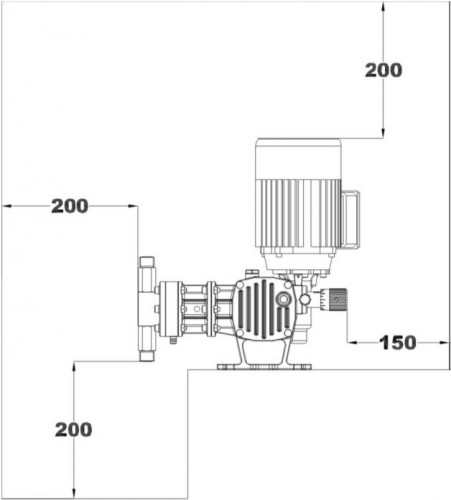

Минимальное рабочее пространство, в мм.

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ И УСЛОВИЯ ЭКСПЛУАТАЦИИ НАСОСОВ ST-P

Литой алюминиевый корпус, защищенный эпоксидной, антикислотной краской
Насосы серии ST-P разработаны для дозирования жидкости, не содержащей примесей и взвешенных частиц
Условия окружающей среды: Класс защиты F, температура окружающей среды 0÷40°С

Стандартное исполнение электродвигателей насоса: 230-400V 50Hz ~ 3 фазы; 275–480V 60Hz ~ 3 фазы.
Мощность двигателя – 0.18 кВт.
Класс изоляции: F.
Gm – внешняя BSPm резьба.
Тип клапанов ST-P BA: для плунжера Ø16, Ø30 и Ø48 (ПВХ) – двойные шаровые клапана
По дополнительному запросу: конфигурация с клапанами 3/4” высокой производительности для вязких жидкостей

КОМПЛЕКТ ПОСТАВКИ

плунжерный дозировочный насос – 1 шт.
паспорт/инструкция по эксплуатации – 1 шт.

Область применения насосов-дозаторов серии ST-P:

- водоподготовка,
- водоочистка,
- очистка сточных вод и промышленных стоков,
- пищевая и химическая промышленность,
- дозирование различных жидкостей, химических реагентов и т.д.
