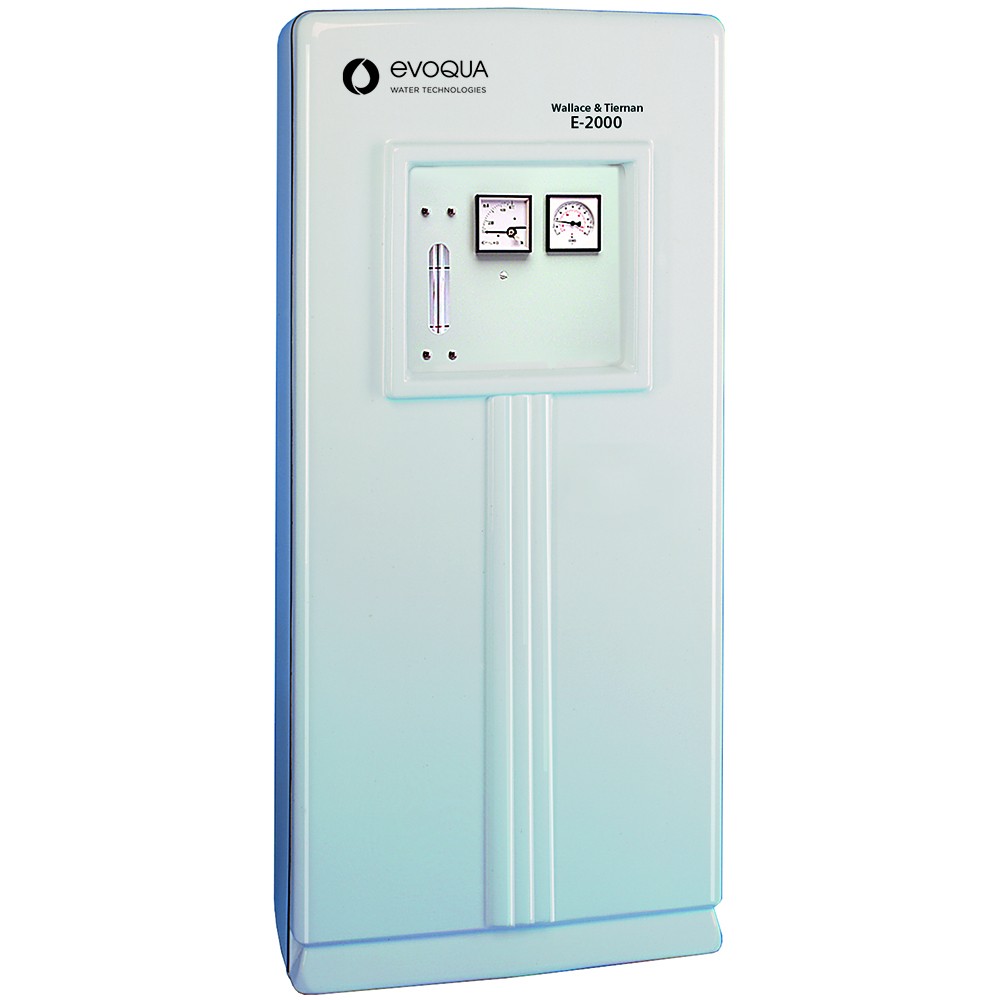

E-2000

ИСПАРИТЕЛЬ Е-2000

представляет собой водообменник с теплообменником, специально предназначенный для преобразования жидкого хлора в газообразное состояние. Термическая изоляция испарения ограничивает отвод газа из контейнеров. Испаритель необходим там, где скорость отвода газа из нескольких контейнеров недостаточно высока, чтобы соответствовать требованиям. Этот испаритель также может быть приспособлен для работы с другими газами, такими как диоксид серы.

ПРЕИМУЩЕСТВА:

• Обрабатывает хлор и диоксид серы
• Температура воды контролируется автоматически
• Электрическая блокировка всех механизмов безопасности
• Автоматический редукционный и запорный клапан защищает устройство подачи газа от попадания жидкости.Интуитивно понятная сенсорная панель с анимированной графикой процесса
• Обширные коммуникационные возможности
• Доступны три настраиваемых аварийных контакта

Там, где требуется большое количество газа, испаритель позволит значительно сократить количество используемых контейнеров и, следовательно, сэкономить ценное пространство. Для хлора рекомендуется применение испарителя, если скорость подачи газа без посторонней помощи превышает 40 кг / ч или когда подача жидкости происходит из системы массового хранения.

Электронагреватели погружного типа обеспечивают тепло для горячей водяной бани. Дополнительное расположение доступно для нагрева пара от внешнего источника. Камера испарения состоит из стального цилиндра, рассчитанного на испытательное давление 60 бар, что гарантируется сертификатом TÜV немецкого испытательного органа для сосудов под давлением. Газовая камера и резервуар с водяной баней катодно защищены тремя магниевыми анодами от коррозии горячей водой.

Резервуар для воды оцинкован внутри и снаружи и термически изолирован для предотвращения потери тепла. Все компоненты испарителя размещены в корпусе из полиэстра, армированного стекловолокном, монтируемый на полу. Корпус легко снимается, обеспечивая свободный доступ ко всем компонентам испарителя и, таким образом, обеспечивая высокую работоспособность.

В отдельной электрокоробке для настенного монтажа находится релейная защита управления и контроля испарителя. Сигналы контрольных ламп сообщают о различных состояниях испарителя. При установки больших комплексов, эта релейная техника может быть встроена в шкаф управления.

ПРИНЦИП РАБОТЫ

Конструкция испарителя позволяет вводить жидкий хлор вблизи дна и отводить газ сверху. Жидкий хлор поступает в верхнюю часть испарительного цилиндра и через погружную трубку проходит от впускного отверстия для жидкости почти до дна. Газообразный хлор забирается относительно короткой трубкой расположенной вверху баллона. Таким образом, ограничивается величина давления, созданного в баллоне и в баках хранения.

Теплота водяной бани допускает испарение жидкого хлора. Регулирующий вентиль, расположенный на выходе газообразного хлора, мешает повторному сжижению хлора.
Уровень жидкого хлора, содержащегося в баллоне, регулируется автоматически, в зависимости от требования. Также, в случае необходимости большого количества хлора, давление падает, а уровень хлора поднимается. Увеличение поверхности, обеспечивающей теплообмен, позволяет производить испарение большего количества хлора. Давление хлора увеличивается до такого момента, когда оно соответствует основному давлению в баках хранения. Уменьшение потребности в хлоре приводит к обратным действиям
Температура водяной бани поддерживается постоянной независимо от скорости испарения. Датчик Pt 1000 предназначен для измерения и поддержания температуры воды в ванне на уровне 71°C. Дополнительные сигнализаторы высокой температуры сигнализируют о любой неисправности системы контроля температуры. Из испарителя газ поступает к электрическому или пневматическому клапану снижения и отключения давления, который регулируется для обеспечения требуемого рабочего давления газа для блока управления газом.

Автоматические функции безопасности

• Уровень жидкости в испарительном цилиндре является самонастраивающимся, в соответствии с необходимостью большей или меньшей теплопередающей поверхности
• Линия подачи жидкости защищена разрывной мембраной, рассчитанной на давление 14,5 бар или опционально на 22 бар (жаркий климат). В сочетании с расширительным цилиндром и контактным манометром этот блок защищает линию подачи жидкого газа
• Автоматический редукционный и запорный клапан давления в сочетании с манометром минимального контакта и блокировкой с помощью аварийного выключателя при низкой температуре воды предотвращает повторное разжижение после этого клапана
• Датчик максимального контактного давления на выходе испарителя защищает испарительный цилиндр в случае ошибки оператора (ручные впускные и выпускные клапаны закрыты, нагреватели включены)
