V 10K

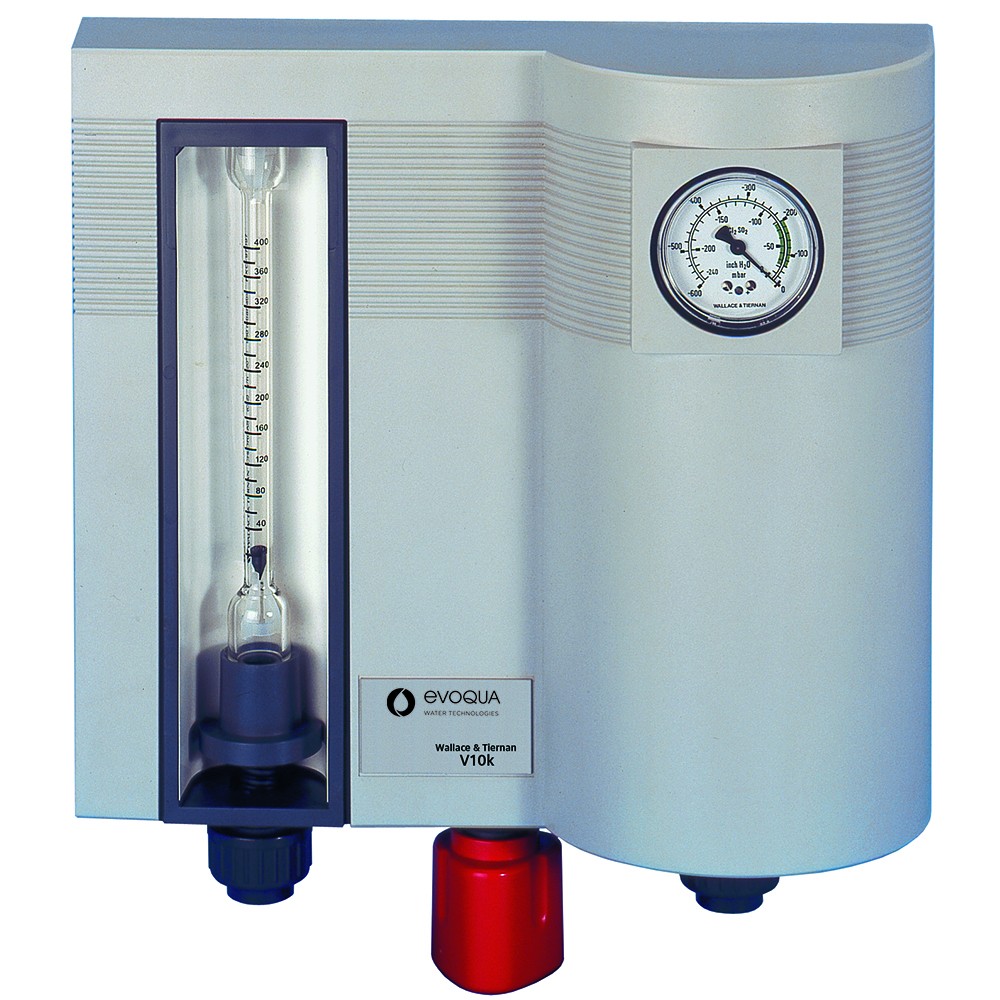

Система подачи газа V10k ™

с автоматическим или ручным управлением - это проверенная технология подачи газа для производительности до 15 кг / ч, сочетающая стандартизированную гибкую конструкцию с выбираемыми пользователем конфигурациями. Устройства подачи газа V10k работают в соответствии с косвенной процедурой, то есть работают в вакууме, который создается в инжекторе, где дозируемый газ (например, газообразный хлор) растворяется в рабочей воде, и полученный раствор выпускается в точку применения. Управление потоком газа достигается с помощью проверенного V-образного паза , обеспечивающего стабильную точность и повторяемость.Система подачи газа V10k ™ с автоматическим или ручным управлением - это проверенная технология подачи газа для производительности до 15 кг / ч, сочетающая стандартизированную гибкую конструкцию с выбираемыми пользователем конфигурациями. Устройства подачи газа V10k работают в соответствии с косвенной процедурой, то есть работают в вакууме, который создается в инжекторе, где дозируемый газ (например, газообразный хлор) растворяется в рабочей воде, и полученный раствор выпускается в точку применения. Управление потоком газа достигается с помощью проверенного V-образного паза , обеспечивающего стабильную точность и повторяемость.

ПРЕИМУЩЕСТВА

• Проверенная технология, отличная надежность и длительный срок службы
• Проверенная технология управления потоком с V-образным пазом, обеспечивающая точность и повторяемость
• Удобство обслуживания - компоненты легко доступны
• Автоматическое управление питателем V10k: дополнительное полностью автоматическое управление с помощью контроллера процесса или с помощью исполнительного механизма 4 - 20 мА
• Ручное управление фидером V10k: возможна модификация для автоматического управления (электрический позиционер)

Особенности

• Ротаметры с высоким разрешением и легкой читаемостью в 15 вариантах производительности до 15 кг / ч
• Рабочий диапазон для режима автоматического управления 1: 20
• Дифференциальный регулирующий клапан для точного управления скоростью подачи при низком уровне вакуума и экономичной эксплуатации инжектора
• Вакуумметр для визуального контроля работы

Системы подачи газа V10k работают под вакуумом, который создается в инжекторе и передается через блок управления на клапан регулирования давления / вакуума на источнике подачи газа. Этот мембранный клапан открывается вакуумом и позволяет газу поступать в блок управления, где он проходит через ротаметр и отверстие с V-образным пазом. На ротаметре измеряется и отображается расход газа. Ниже по потоку от отверстия с V-образным пазом газ проходит через дифференциальный регулирующий клапан, который поддерживает постоянную скорость подачи независимо от изменений рабочего вакуума. В инжекторе дозируемый газ растворяется в потоке рабочей воды и отводится в виде раствора до места применения. Принцип удаленного вакуума (вакуум от емкостей для подачи газа до инжектора) является основной технологией этой конструкции. Нет газопроводов под давлением. Если какая-либо часть после контейнера подачи сломается, газ не может вытечь, но воздух утечет. Поэтому технология удаленного вакуума обеспечивает самый высокий уровень безопасности в системах подачи газа.

Для автоматического управления вилка с V- образным пазом перемещается в зависимости от требований применения:
• Ручное управление достигается простым нажатием на ручку, чтобы отключить приводной двигатель
• 3 набора контактов без напряжения для ручного управления системой, положение MAX, положение MIN
• Потенциометр обратной связи для точной работы с контроллерами SFC SC или SFC PC.

Управление исполнительным механизмом 4 - 20 мА (опция)
• Простое управление соотношением
• Регулировка скорости подачи при помощи коэффициента дозирования
• Подключение к системам управления SPS
