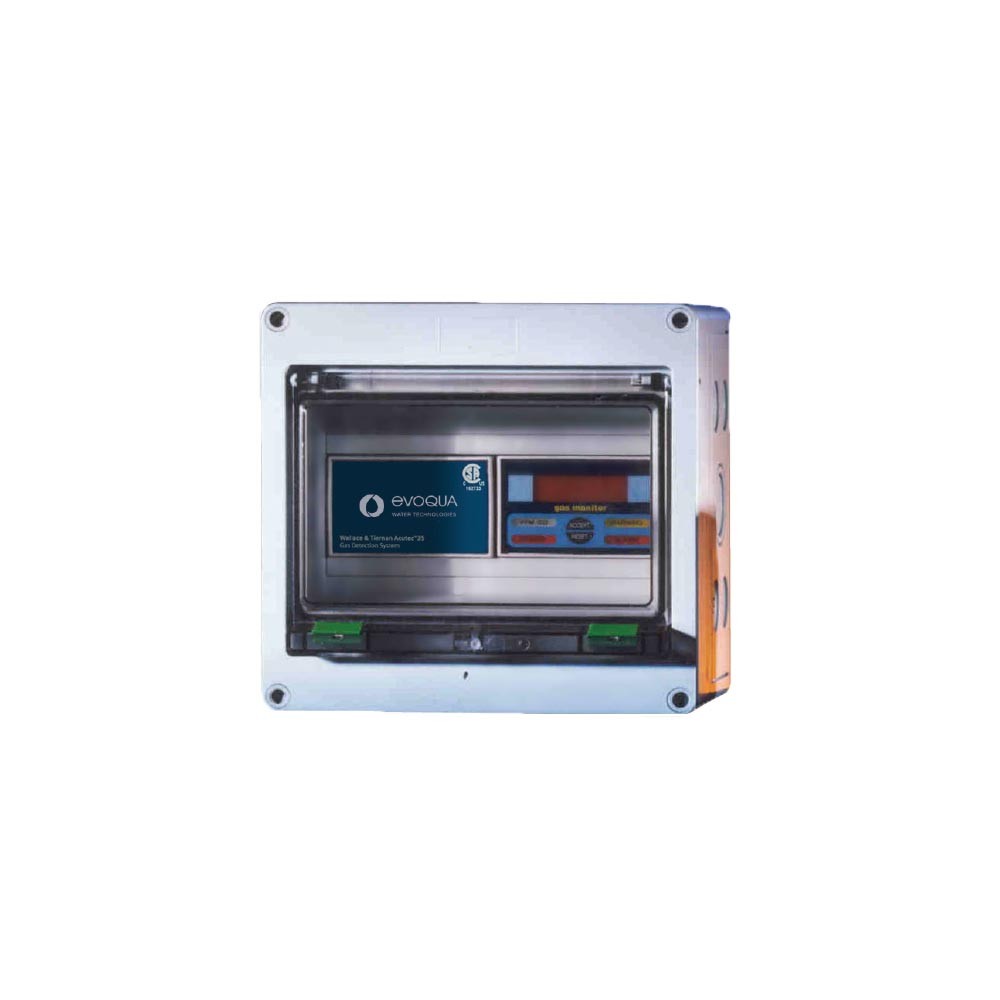

ACUTEC™ 35 Система обнаружения газа

СИСТЕМА ОБНАРУЖЕНИЯ ГАЗА ACUTEC™ 35

Система Acutec™ 35 использует самую последнюю он-лайн технологию контроля газа для обеспечения гибкой и надежной, самотестирующейся системы обнаружения в компактной модульной конструкции.Система Acutec 35 с датчиками для обнаружения присутствия хлора, аммиака или диоксида серы в окружающем воздухе идеально подходит для обнаружения утечек из контейнеров для хранения, технологических трубопроводов или оборудования подачи газа в любом типе воды, сточных вод или промышленных установок.

Модульная конструкция системы Acutec 35 позволяет создавать широкий спектр конфигураций, которые могут быть просто и аккуратно установлены с использованием стандартных корпусов.

Модуль приемника доступен в версии «Детектор» или «Монитор», которая имеет светодиодный дисплей и выходной сигнал мА. Оба обеспечивают два выбираемых уровня тревоги. Аварийный сигнал низкого уровня может просто указывать на кратковременные утечки, тогда как второй аварийный сигнал может инициировать полный сигнал тревоги в случае более серьезных утечек.

Для повышения надежности системы, существует дополнительный модуль Auto-Test.
Он включает в себя встроенный газогенератор, который автоматически проверяет датчик каждый день, подавая сигналы тревоги в случае отказа датчика. Эта дополнительная функция безопасности также снижает затраты, связанные с ручной проверкой.
Каждый отдельный компонент в системе Acutec 35 точно изготовлен и энергично испытан для обеспечения точности и надежности.

ПРЕИМУЩЕСТВА

Обнаружение газа для хлора, аммиака или диоксида серы Простая и компактная установка компонентов
модуля Легкий доступ к панели управления через откидную крышку на корпусе NEMA 4X Звуковой сигнал для обеспечения местного предупреждения. Выбор версии: «Детектор» или «Монитор» 4-значный светодиодный монитор читаемый на солнечном свете Одно- или многоточечные системы обнаружения газа Автоматический встроенный газогенератор

МОНТАЖ

Гибкость модульной системы позволяет легко устанавливать одно-или многоточечные системы обнаружения газов. Каждая точка обнаружения требует установки одного датчика / передатчика и одного приемного модуля. Датчик / передатчик устанавливается в контролируемой зоне, а модуль приемника может быть расположен на расстоянии до 1000 футов. Модуль питания, достаточный для
использования с двумя приемниками, размещается вместе с приемниками в корпусе NEMA 4X.

Все корпуса снабжены заглушками на всех четырех сторонах для облегчения монтажа проводов с использованием прилагаемых втулок FNPT (12,7 мм) 1/2 ”. В равной степени пригодные для внутреннего и наружного применения, эти полистирольные корпуса с рейтингом NEMA 4X оснащены жестким шарнирным окном из поликарбоната для четкой видимости всех индикаторов и легкого доступа к панели управления.

Внутри корпуса находится пьезоэлектрический гудок для звукового предупреждения.

Приёмный модуль

Доступны две версии приемника. Детектор сигнализирует о наличии заданного газа и включает в себя две уставки газовой сигнализации и три настраиваемых и назначаемых реле газовой сигнализации. Он также поставляется с отдельным датчиком сигнализации и реле. Монитор обеспечивает, в дополнение к вышесказанному, светодиодный дисплей концентрации газа в промилле и изолированный выход 4-20 мА.
Каждый модуль программируется переключателем для полного диапазона. Один переключатель на передней панели обеспечивает подтверждение тревоги, функции сброса, блокировку реле тревоги, активацию автоматического тестирования по требованию и тестирование светодиодного индикатора. Кроме того, светодиоды обеспечивают визуальную индикацию состояния тревоги.

Режим питания

Этот модуль, предназначенный для установки рядом с модулем приемника, может принимать любой вход переменного тока в диапазоне 85-25, 5 В переменного тока, преобразовывая источник питания в выход 12 В постоянного тока для модуля приемника без изменения и настройки. Потеря входной мощности указывается встроенным реле сигнализации сбоя питания. Один модуль обеспечивает питание для работы одного или двух приемных модулей, встроенную звуковую сигнализацию и зарядку дополнительной резервной батареи.

Корпус управления

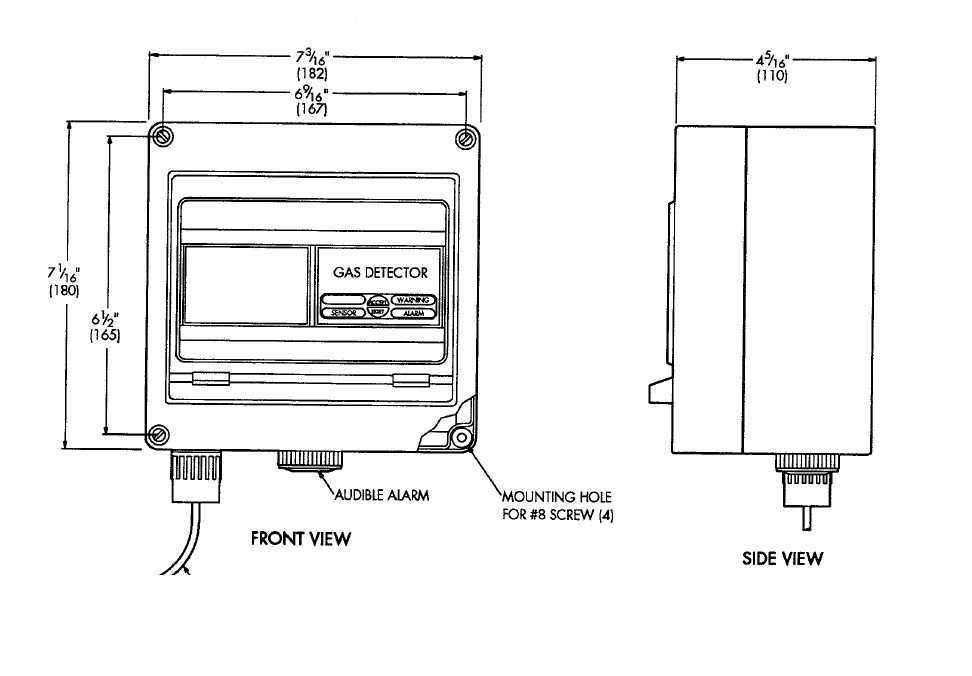

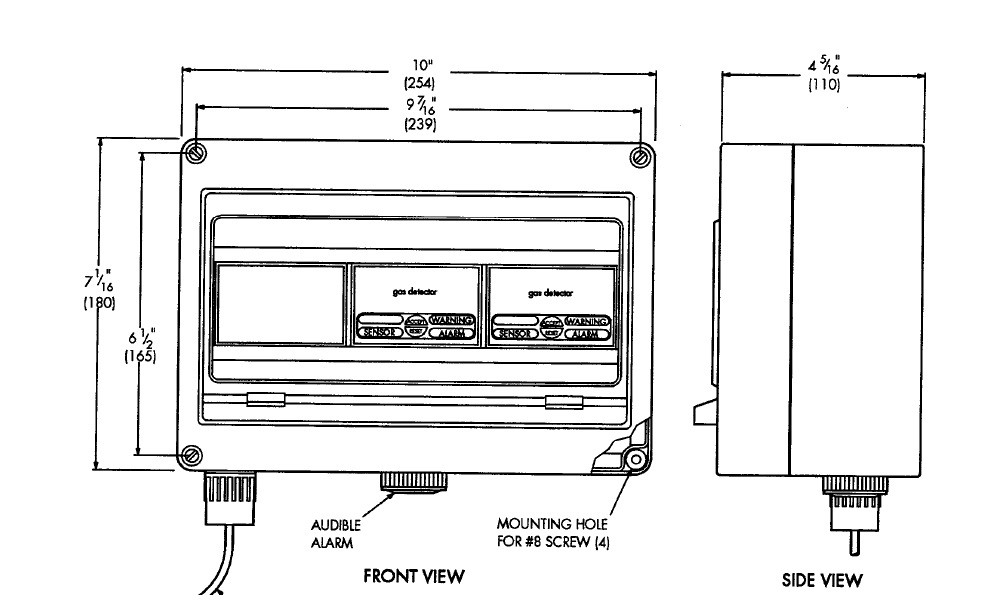

Для размещения модуля питания и одного или двух приемных модулей предусмотрен одно- или двухточечный стандартный корпус. Корпус рассчитан на NEMA 4X с окантованным поликарбонатным окном. Встроенный звуковой сигнал тревоги входит в стандартную комплектацию.

Датчик / передатчик

Высокоэффективный электрохимический газовый датчик для определения местоположения в местах, где может произойти утечка газа, сочетается с одинаково эффективным передатчиком; оба они размещены в корпусе NEMA 4X. Цифровые преобразованные измерения концентрации газа затем отправляются в модуль приемника, расположенный в любом месте на расстоянии до 1000 футов.

Дополнительное средство автоматического тестирования доступно для установки на датчик. Состоит из электрохимического генератора, который автоматически проверяет датчик каждый день, вызывая сигнал тревоги, если обнаружена неисправность. Опция автоматического тестирования также обеспечивает раннее предупреждение о снижении чувствительности, которое может происходить с течением времени, позволяя пользователям определять, когда необходимо заменить датчики.

Система резервного питания от аккумулятора

Вариант резервного питания состоит из герметичной свинцово-кислотной батареи, установленной в отдельном корпусе. В случае сбоя питания он будет поддерживать все функции приемника не менее 12 часов в системе с одной точкой или шесть часов в системе с двумя точками. Зарядка аккумулятора полностью автоматическая и непрерывная через модуль питания.
