Система GMS plus-это гибкая двухканальная измерительная система,предназначенная для контроля газа и температуры в двух помещениях.
GMS plus может использовать один датчик Chloratekt или пару датчиков Chloratekt для измерения газообразного хлора, диоксида хлора или озона. Для измерения температуры окружающей среды используются датчики Pt 1000. Внутри датчика Chloratekt находится электрод, который постоянно увлажняется электролитом. Это достигается с помощью фитиля для забора электролита из прозрачного резервуара за счет капиллярного действия. Заводской заливки электролита хватает примерно на шесть месяцев работы при измерении Cl2 / ClO2 или трех месяцев при измерении озона (O3). Резервуар электролита очень просто пополнить при обслуживании. В случае утечки газа электрод деполяризуется в результате электрохимической реакции. Генерируемый ток деполяризации пропорционален концентрации газа в воздухе.
Концентрация газа и температура отображаются на панели дисплея. При необходимости можно выставить на дисплее отображение пиковых и средних значений за последние 8 часов. Желаемые уровни срабатывания сигнализации устанавливаются через меню с панели управления. Можно указать два значения для каждого канала. Контакт аварийной сигнализации активируется для каждого предельного значения, и система включает звуковой и визуальный аварийный сигнал. Сигналами тревоги также могут быть задействованы два общих тревожных контакта. До 4х аварийных контактов могут использоваться для управления защитным
оборудованием, таким как хлорный скруббер, запорный клапан или система распыления воды. Встроенный монитор датчиков подает сигнал тревоги датчика при неисправности любого из датчиков.
Если вам нужно измерить концентрацию хлора, диоксида хлора или озона, газовые датчики должны быть установлены так, чтобы они находились примерно на 35 см выше пола контролируемого помещения, так как эти газы тяжелее воздуха и поэтому опускаются до уровня земли.
Датчик температуры должен быть установлен рядом с газовым резервуаром или баллоном.
В правилах техники безопасности по хлорированию воды указано, что температура окружающей среды в хлорирующих помещениях не должна опускаться ниже +15 °C и не должна превышать +50 °C. Минимальная температура необходимая для обеспечения испарения жидкого хлора в баллоне с хлором +15 °C.
Электронный модуль, звуковая сигнализация и любые другие сигнальные устройства или сигнализаторы, подключенные к выходным контактам сигнализации, могут быть установлены в любом месте за пределами помещения хлорирования. Электронный модуль может
находиться на расстоянии до 100 метров от датчика.

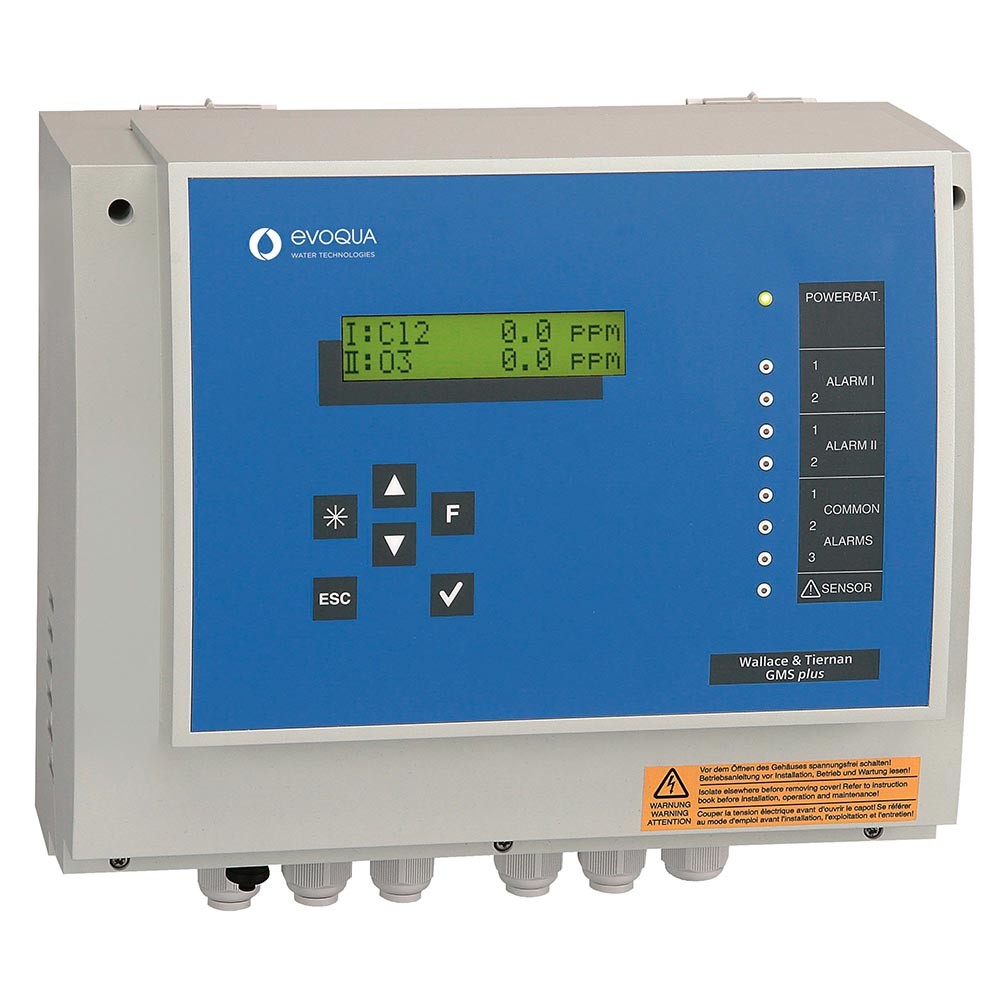

ЭЛЕКТРОННЫЙ МОДУЛЬ GMS PLUS
Двухканальная измерительная система для двух газовых датчиков (могут быть одинаковыми или разными).
Датчик Chloratekt или пассивный датчик 4-20 мА и две термопары Pt 1000 для измерения температуры окружающей среды.
Датчик Chloratekt:
для измерения хлора, диоксида хлора или озона
Диапазоны измерений:
Хлор: 0-5 ppm или 0-20 ppm
Диоксид хлора: 0–5 ppm или 0–20 ppm
Озон: 0 - 1 ppm
Температура окружающей среды: 5 – 50 °C
Относительная влажность: 15 – 90 % без конденс.
Время отклика: T90 ≤ 90 s
Чувствительность: 0.1 ppm для газов
Тип защиты: IP 20
Датчик температуры окружающей среды: Pt 1000
Диапазон измерения: 0 – 50 °C
Чувствительность:0.1 °C
Тип защиты: IP 65
Дисплей:
ЖК-дисплей с подсветкой.
Разрешение 2 x 16 знаков, выбираемые единицы: ppm / мл / м3;
4 символа (определяется пользователем) отображают текущие показания, а также пиковые и средние значения за последние 8 часов;
Текстовое меню доступно на 5 языках
Цифровые входы:
3 изолированных контактных входа (дверные контакты I и II, внешнее подтверждение тревоги).
Два дополнительных цифровых входа для работы оборудования 24 В с резервными аккумуляторными батареями.
Обнаружение сбоя питания, ошибка батареи, низкий уровень заряда батареи.
Релейный выход:
Два тревожных контакта на измерительный канал.
Контакты газовой сигнализации (два контакта MAX)
Контакты сигнализации температуры (1 MIN, 1 MAX контакт).
Три общих сигнала тревоги, определяемых пользователем (например, предварительный сигнал тревоги, основной сигнал тревоги).
Тревога одного датчика (сухой электрод, обрыв кабеля и т. Д.).
Все сигналы тревоги могут быть N.О. (нормально открытый) или N.C. (нормально закрытый) и зарегистрированы или не зарегистрированы. Также может быть активирован внутренний передатчик сигнала (зуммер). Зарегистрированные аварийные
сигналы могут быть подтверждены на самом устройстве или извне.
Порог срабатывания сигнализации:
Непрерывная регулировка в пределах выбранного диапазона измерения.
Задержка тревоги: плавная регулировка от 0 до 120 мин.
Электрические данные от контактов реле:
Максимум. 1250 ВА до 250 В пост. тока
Максимум. От 150 Вт до 30 В пост. тока
Выход при сбое питания:
возможен при использовании общего аварийного сигнала
Аналоговые выходы (4 - 20 мА):
Три выхода для значений из каналов 1 и 2, температура в канале 1
Выходная нагрузка = 600 Ом, неизолированная, точность ± 0,5% полной шкалы
Источник питания:
200 - 240 В переменного тока 50/60 Гц; 100–120 В переменного тока 50/60 Гц 24 В постоянного тока в соответствии с EN 61131 (18–30, 2 В)
Резервный источник питания для устройств 24 В:
2 х 12 В свинцово-кислотные батареи 3Ah Время работы в случае сбоя питания: мин. 10 ч
Рабочая температура: 0 - 45 ° C
Интерфейсы:
RS 232 или RS 485 для подключения к системе мониторинга процессов или OPC-серверу
Класс защиты: IP 66
Температура окружающей среды: 0 – 50 °C
Тестирование:
Соответствует стандарту CE (89/336 / EEC) проверен на ЭМС в соответствии с EN 61326 протестирован на электробезопасность в соответствии с EN 61010 предназначен для использования в промышленных условиях, а также для бытового или офисного использования.
Вес (с упаковкой): примерно 5.5 кг
Размеры (Ш x В x Г): 20 x 310 x 175 мм
