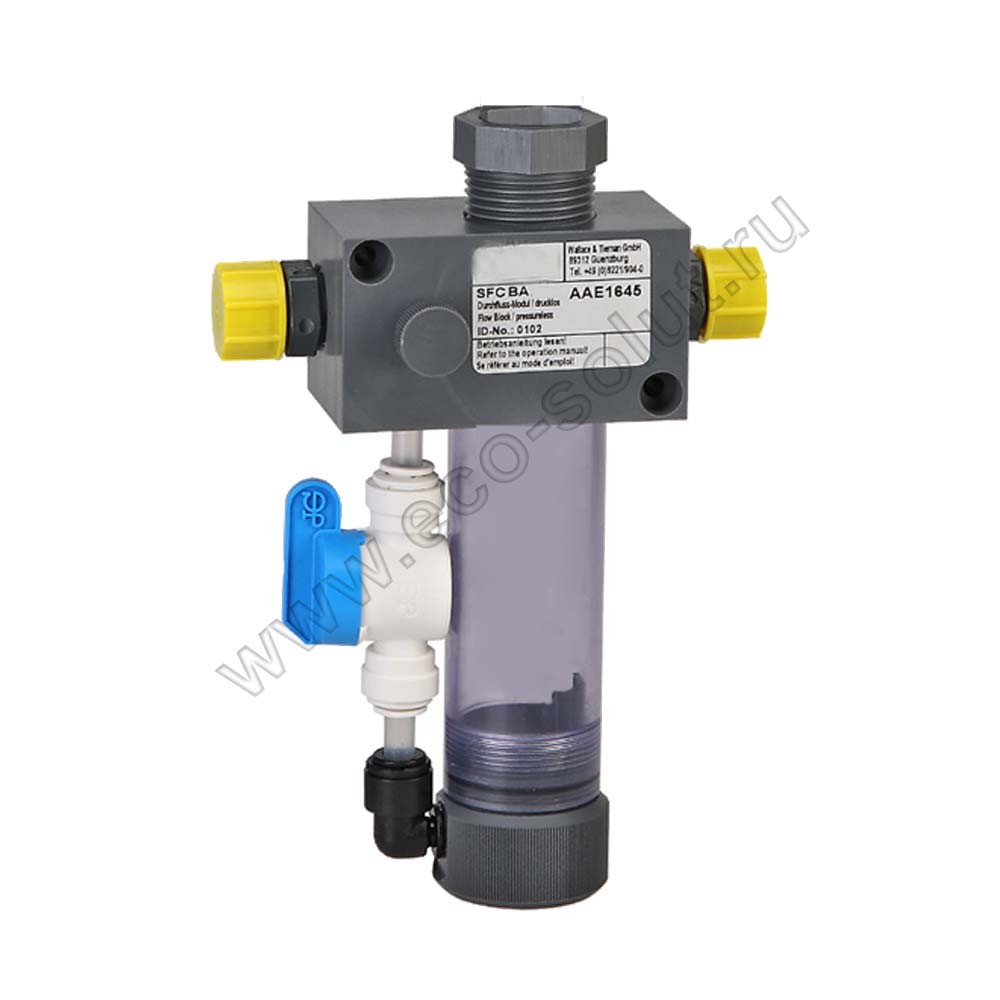

Модуль проточной ячейки SFC BA

Модуль проточной ячейки для полнофункционального анализатора SFC BA

Производитель:  Wallace & Tiernan бренд EVOQUA Water Technologies.

Старый артикул: AAE1645

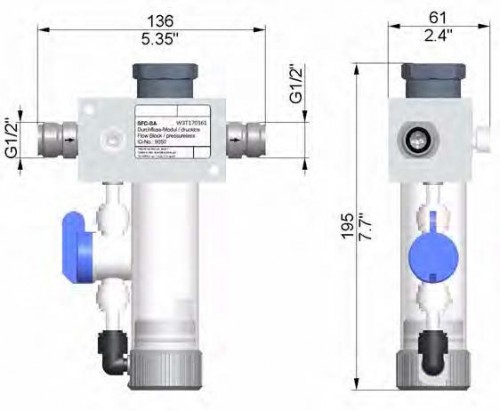

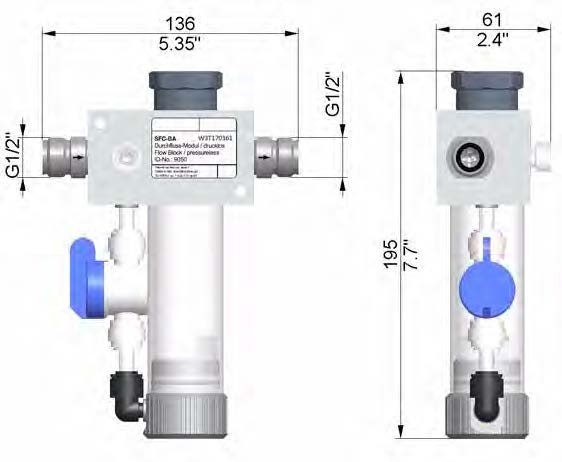

Модуль проточной ячейки SFC BA с указанием размеров

Размеры
Размеры (Ш х В х Г): 136 х 195 х 61 мм
Вес: около 0,5 кг

Соединения
Проба воды: Шланг ПВХ - 6 х 3 мм, или шланг ПЭ -6 х 1 мм
Резьбовое соединение: G1/2"

Расход*: Около. 10 – 15 л/ч
(Можно задавать клапаном-регулятором расхода)
Диапазон давления: 0,2-0,4 бар
Противодавление: нет. Исполнение без давления (свободный слив)

Проба воды
Качество воды: Питьевая вода, вода для бассейнов
Температура пробы воды: макс. +45 °C

Пожалуйста, обратите внимание

*Фактический расход, необходимый для безопасной и экономичной эксплуатации (около 10–15 л/ч), необходимо определять расходомером.

Расход можно изменять клапаном-регулятором расхода (G).
Чтобы уменьшить расход, повернуть клапан-регулятор расхода (G) по часовой стрелке. См. рисунок ниже.

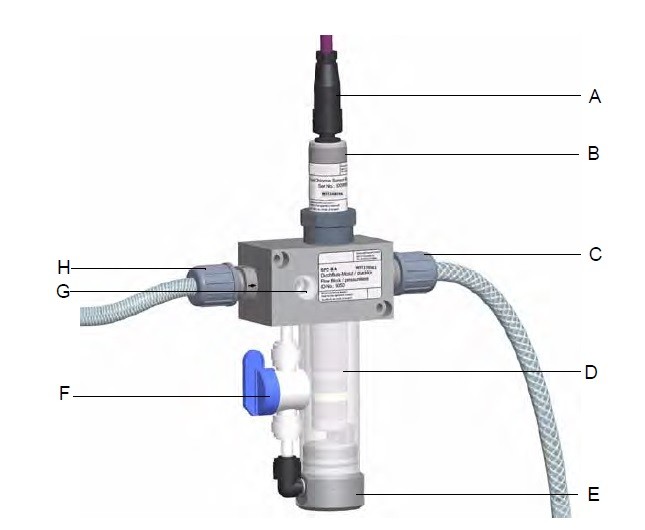

Модуль проточной ячейки SFC BA. Вариант исполнения - безнапорный.

А Соединительный кабель М12 шины CAN

В Мембранный датчик шины CAN

С Выход для пробы воды, без давления

D Корпус ячейки

E Проточный корпус

F Перекрывающий кран

G Клапан-регулятор расхода

H Вход для пробы воды
